Podložka vymezovací DIN 988 14x20x0,1

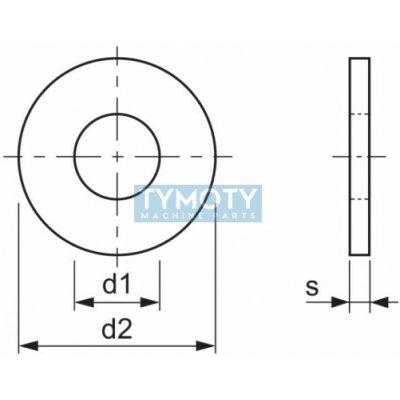

Podložka vymezovací DIN 988 14x20x0,1 Vymezovací podložka (známá také jako lícovací nebo distanční kroužek) dle normy DIN 988 je vysoce přesný konstrukční prvek určený pro vymezení axiálních vůlí a přesné nastavení montážní polohy v mechanických sestavách. Tato tenkostěnná podložka je vyrobena z tvrzené oceli 2K50, což zajišťuje její tvarovou stálost a odolnost vůči tlaku v náročných strojírenských uzlech, jako jsou uložení ložisek, hřídelí a ozubených kol. Alternativní označení a identifikace: PID: 852312 Typové označení: PS 14x20x0,1 Kód náhrady: S-P014/020/010 Mezinárodní názvy: Shim rings, Spacing washers, Supporting rings, Passscheiben Rozměrová identifikace: 14 x 20 x 0,1 mm Konstrukční prvky a materiálové složení: Materiál: Tvrzená uhlíková ocel 2K50 (speciální ocel pro přesné podložky). Geometrie: Plochý kruhový kroužek s precizně definovanou tloušťkou bez pružného účinku. Tolerance: Kalibrovaná tloušťka s minimální odchylkou pro jemné odstupňování sestav. Povrchová úprava: Bez úpravy (případná konzervace proti korozi). ParametrHodnota NormaDIN 988 Vnitřní průměr (d1)14 mm Vnější průměr (d2)20 mm Tloušťka (s)0,1 mm MateriálTvrzená ocel 2K50 Povrchová úpravaBez úpravy FunkceAxiální vymezení vůle Hlavní výhody a funkční charakteristika: Přesné vymezení: Umožňuje eliminaci axiálních vůlí u rotačních dílů v řádech desetin milimetru. Vysoká odolnost: Použití tvrzené oceli zamezuje deformaci podložky při vysokém axiálním zatížení. Specializovaný profil: Nejedná se o běžnou spojovací podložku (jako DIN 125), ale o kalibrovaný distanční prvek. Univerzálnost: Vhodná pro širokou škálu aplikací od převodovek po uložení čepů. Oblast použití / Příklady aplikací: Nastavení axiální vůle u kuličkových a válečkových ložisek. Vymezení vůle u ozubených kol a nábojů na hřídelích. Přesné polohování součástí u čepů a osazení strojních konstrukcí. Vyrovnání výrobních tolerancí u strojírenských sestav. Montáž a údržba: Podložka se instaluje přímo na hřídel nebo k opěrnému osazení před montáží ložiska či jiného rotačního prvku. Pro dosažení specifické tloušťky lze podložky stejného průměru skládat na sebe. Při montáži je kritické zajistit čistotu dosedacích ploch, aby nedošlo k narušení přesnosti vymezení.
