Podložka vymezovací DIN 988 20x28x1

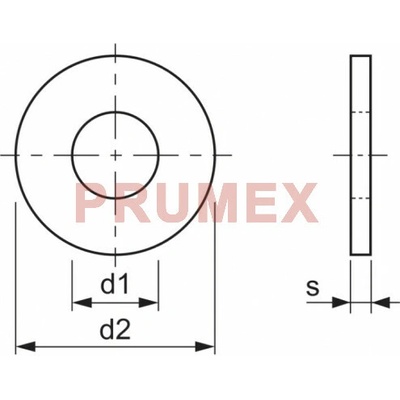

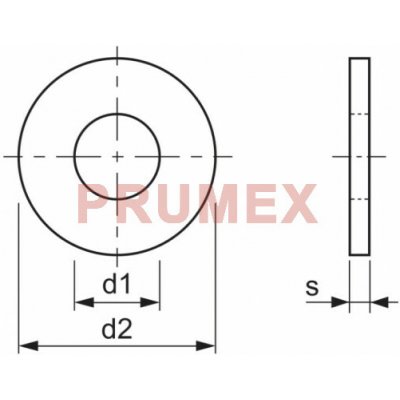

Podložka vymezovací DIN 988 20x28x1Přesná vymezovací podložka (označovaná také jako lícovací podložka) dle normy DIN 988 je určena k vymezení axiálních vůlí vzniklých výrobními tolerancemi v mechanických sestavách. Jedná se o tenkostěnný distanční prvek vyrobený z tvrzené oceli, který umožňuje jemné a přesné nastavení montážní polohy součástí na hřídelích, čepech nebo v ložiskových uloženích.Alternativní označení a identifikace:Kód produktu: 852679Typové označení: PS 20x28x1Výrobní kód: S-P020/028/100 PSDalší názvy: Shim ring, Spacing washer, Supporting ring, Vymedzovacia podložkaKonstrukční a materiálové vlastnostiMateriál: Vyrobeno z vysoce kvalitní tvrzené oceli 2K50, která zajišťuje pevnost a odolnost proti deformaci při tlaku.Konstrukce: Plochý kruhový kroužek bez pružného účinku s přesně kalibrovanou tloušťkou.Povrchová úprava: Dodáváno v provedení bez povrchové úpravy (přírodní ocel), zpravidla lehce konzervováno olejem proti korozi při skladování.Přesnost: Odpovídá přísným rozměrovým tolerancím normy DIN 988 pro lícovací podložky.ParametrHodnotaVnitřní průměr (d1)20 mmVnější průměr (d2)28 mmTloušťka (s)1 mmNormaDIN 988MateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyTypPS (Passscheibe)Oblast použití / Příklady aplikacíStrojírenství: Nastavení axiální vůle ozubených kol v převodovkách a uložení hřídelí.Automobilový průmysl: Montáž vozidel, náprav a motorových sestav.Ložisková technika: Vymezení prostoru mezi ložiskem a pojistným kroužkem nebo osazením hřídele.Opravy a údržba: Vyrovnávání opotřebených ploch a obnova původních tolerancí strojů.Pokyny k aplikaciPodložky lze pro dosažení požadovaného rozměru vzájemně kombinovat. Díky přesnému odstupňování tlouštěk lze axiální vůli v sestavě snížit na minimum, čímž se prodlužuje životnost rotačních dílů a snižuje hlučnost mechanismu. Instalace se provádí nasunutím na hřídel nebo čep před finálním zajištěním sestavy.
