Podložka vymezovací DIN 988 20x28x0,2

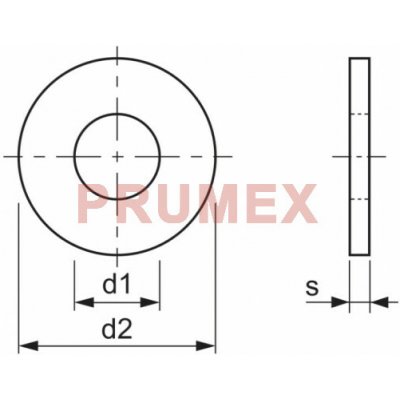

Podložka vymezovací DIN 988 20x28x0,2 Vymezovací podložka (označovaná také jako shim ring nebo lícovací podložka) dle normy DIN 988 je precizní strojírenský komponent určený k přesnému vymezení axiální vůle a nastavení montážní polohy součástí. Tato podložka umožňuje eliminovat výrobní tolerance v sestavách, čímž zajišťuje optimální chod rotačních dílů a snižuje opotřebení mechanismů. Je vyrobena z vysoce kvalitní tvrzené oceli 2K50, která zaručuje tvarovou stálost a odolnost vůči vysokému tlaku v axiálním směru. Alternativní označení a identifikace Typové označení: DIN 988 PS 20x28x0,2 Kód produktu: 852439 Alternativní zápis: S-P020/028/020 PS Mezinárodní názvy: Shim ring, Passscheibe, Spacing washer, Supporting ring Konstrukční vlastnosti a materiál Materiál 2K50: Tvrzená uhlíková ocel poskytující nezbytnou tvrdost pro distanční prvky. Geometrická přesnost: Striktní dodržení vnitřního (d1) a vnějšího (d2) průměru pro stabilní usazení na hřídeli nebo v pouzdře. Absence pružného účinku: Konstrukce je navržena jako tuhý distanční prvek bez deformace při běžném provozním zatížení. Povrchový stav: Dodáváno bez povrchové úpravy, vhodné pro aplikace v mazaném prostředí (převodovky, ložiskové domky). ParametrHodnota Vnitřní průměr d120 mm Vnější průměr d228 mm Tloušťka s0,2 mm NormaDIN 988 MateriálTvrzená ocel 2K50 Povrchová úpravaBez úpravy Typ podložkyVymezovací / Lícovací (PS) Hlavní výhody a funkční charakteristika Redukce axiální vůle: Umožňuje jemné doladění sestavy v krocích po 0,1 mm při kombinaci různých tlouštěk. Vysoká pevnost: Použití oceli 2K50 zabraňuje vytlačení podložky při axiálním rázu. Přesné polohování: Ideální pro nastavení přesné polohy ozubených kol v převodovkách nebo předepnutí ložisek. Oblast použití a příklady aplikací Strojírenství: Montáž hřídelí, osazení čepů a vymezení vůle u ložiskových jednotek. Automobilový průmysl: Diferenciály, převodovky a spojkové systémy. Opravárenství: Renovace strojů k vyrovnání opotřebených dosedacích ploch. Montáž a údržba Podložky DIN 988 se instalují navlečením na hřídel nebo vložením do tělesa před montáží ložiska či jiného rotačního prvku. Vzhledem k materiálu 2K50 bez povrchové úpravy je doporučeno podložky při montáži lehce konzervovat olejem nebo plastickým mazivem, aby se zabránilo povrchové korozi vlivem vzdušné vlhkosti před uvedením mechanismu do provozu.
