Podložka vymezovací DIN 988 20x28x0,5

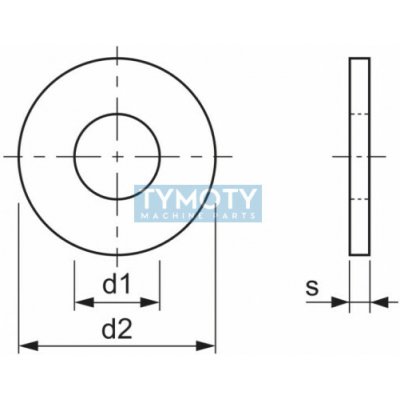

Podložka vymezovací DIN 988 20x28x0,5Přesná vymezovací podložka (Passscheibe) odpovídající normě DIN 988 je kalibrovaný strojírenský prvek určený k preciznímu vymezení axiálních vůlí. Tato tenkostěnná podložka bez pružného účinku umožňuje eliminaci výrobních tolerancí v sestavách rotačních součástí, čímž zajišťuje optimální montážní polohu a snižuje opotřebení mechanických skupin.Alternativní označení a identifikace:PID: 852619Typové označení: DIN 988 PS 20x28x0,5Ekvivalenty: Passscheibe DIN 988 20x28x0,5, Shim ring 20x28x0,5Kódové zápisy: 20x28x0.5, 20x28x0,5, DIN988-20-28-0.5Konstrukční prvky a materiálové provedeníMateriálová báze: Tvrzená ocel 2K50 (uhlíková ocel se zvýšenou pevností).Geometrie: Plochý kruhový prstenec s přesně definovaným poměrem vnitřního a vnějšího průměru.Povrchová ochrana: Bez povrchové úpravy (standardně konzervováno olejem proti korozi).Přesnost: Vysoká rozměrová přesnost tloušťky pro jemné odstupňování sestav.ParametrHodnotaVnitřní průměr (d1)20 mmVnější průměr (d2)28 mmTloušťka (s)0,5 mmNormaDIN 988MateriálTvrzená ocel 2K50Povrchová úpravaBez úpravy / OlejovánoTypVymezovací (Passscheibe)Hlavní výhody a funkční charakteristika:Eliminace axiální vůle: Umožňuje přesné seřízení hřídelí, čepů a osazení v řádech desetin milimetru.Vysoká tuhost: Materiál 2K50 zajišťuje odolnost proti otlačení a deformaci při statickém i dynamickém zatížení.Kombinovatelnost: Možnost skládání více podložek různých tlouštěk pro dosažení požadovaného rozměru.Oblast použití a příklady aplikací:Strojírenství: Nastavení vůle v převodovkách a uložení ozubených kol.Ložisková technika: Vymezení axiálního předpětí valivých ložisek.Automobilový průmysl: Montáž vozidel, diferenciálů a hřídelových sestav.Všeobecná údržba: Opravy strojů s opotřebovanými distančními plochami.Montáž a pokyny k aplikaci:Podložky se instalují nasunutím na hřídel nebo vložením do tělesa před montáží ložiska či jiného rotačního prvku. V případě potřeby dosažení specifické tolerance lze kombinovat podložky od tloušťky 0,1 mm. Je nutné zajistit, aby podložka dosedala celou plochou na kolmou stěnu osazení hřídele nebo tělesa.
