Podložka vymezovací DIN 988 50x62x0,5

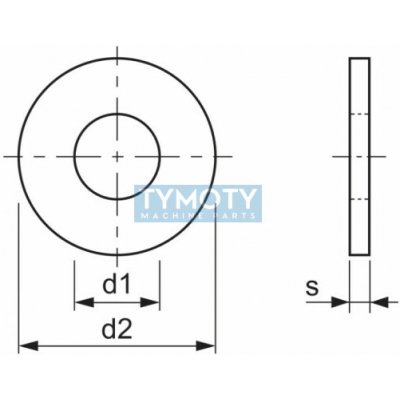

Podložka vymezovací DIN 988 50x62x0,5Přesná vymezovací podložka (známá také jako Passscheibe) odpovídající normě DIN 988, vyrobená z tvrzené oceli 2K50. Tento kalibrovaný distanční prvek je navržen pro precizní seřízení axiální vůle v mechanických sestavách, kde dochází k akumulaci výrobních tolerancí. Díky své konstrukci umožňuje jemné nastavení montážní polohy ložisek, ozubených kol a nábojů na hřídelích a čepech.Alternativní označení a identifikaceTypové označení: DIN 988 PS 50x62x0,5Objednací kód (PID): 852636Alternativní kódy: S-P050/062/050 PS, S-P050/062/0,5Mezinárodní názvy: Shim ring, Spacing washer, Supporting ring, Vymedzovacia podložkaKonstrukční vlastnosti a složeníMateriálová báze: Tvrzená uhlíková ocel 2K50 (vhodná pro vysoké statické i dynamické namáhání).Geometrie: Plochý kruhový kroužek s vysokou rovinností a přesně definovanou tloušťkou bez pružného účinku.Možnost stohování: Jednotlivé tloušťky podložek jsou vzájemně kombinovatelné pro dosažení přesného vymezení s krokem od 0,1 mm.Povrchová úprava: Bez povrchové úpravy (technologicky olejováno proti korozi).ParametrHodnotaNormaDIN 988Vnitřní průměr (d1)50 mmVnější průměr (d2)62 mmTloušťka (s)0,5 mmMateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyProvedeníPS (Passscheibe)Oblast použití / Příklady aplikacíStrojírenství: Nastavení axiální vůle hřídelí v převodovkách a uložení ložisek.Automobilový průmysl: Montáž agregátů, náprav a převodových ústrojí vozidel.Údržba a opravy: Kompenzace opotřebení funkčních ploch stroje a vyrovnání vůlí u rotačních dílů.Montáž a údržbaPodložky se instalují nasunutím na hřídel nebo vložením k osazení čepu před montáží ložiska či náboje. Při výběru je nutné dbát na souosost s dosedací plochou. Pro dosažení optimální funkčnosti v přesných sestavách se doporučuje kombinovat více podložek o různé tloušťce, dokud není dosaženo minimální provozní vůle stanovené výrobcem zařízení.
