Šroub šestihranný částečný závit DIN 931 M12x70-10.9 bez PÚ

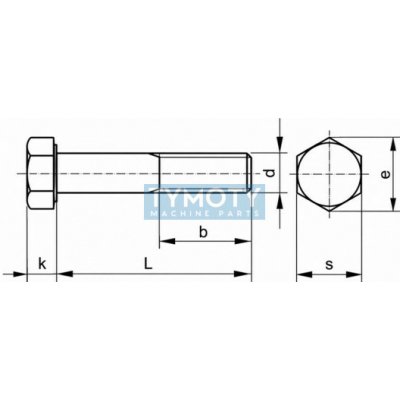

Šroub šestihranný s částečným závitem DIN 931, M12x70, pevnost 10.9, bez PÚVysokopevnostní ocelový šroub se šestihrannou hlavou a částečným metrickým závitem podle normy DIN 931 (odpovídá EN ISO 4014). Tento spojovací prvek je vyroben z ušlechtilé oceli s pevnostní třídou 10.9, což jej předurčuje pro vysoce namáhané konstrukční spoje v průmyslu a strojírenství. Částečný závit a hladký dřík pod hlavou umožňují přesné lícování a optimální přenos smykového zatížení v nezávitované části spoje.Alternativní označení a identifikace:Kód produktu: 813077DIN: 931ISO: 4014 (s výjimkou rozměru M12, kde DIN uvádí OK 19 mm)ČSN: 021101.70EN: 24014Interní označení: S-12/070 6H 10Alternativní zápisy: M12x70, M 12 x 70, DIN 931-10.9Geometrie a konstrukceŠestihranná hlava: Robustní hlava pro montáž klíčem velikosti 19 mm, zajišťující bezpečný přenos krouticího momentu.Částečný závit: Metrický závit s pravým stoupáním 1,75 mm, přičemž délka závitové části činí 30 mm.Materiálové složení: Legovaná ocel, kalená a popuštěná na pevnostní třídu 10.9, dodávaná bez povrchové úpravy (černý/olejovaný povrch).ParametrHodnotaJmenovitý průměr závitu (d)M12Délka šroubu (L)70 mmDélka závitu (b)30 mmStoupání závitu1,75 mmPevnostní třída10.9MateriálOcelPovrchová úpravaBez úpravyVelikost klíče (s)19 mmVýška hlavy (k)7,5 mmŠířka přes rohy (e min.)21,1 mmTvar hlavyŠestihrannáTyp závituMetrický, částečnýTechnická specifikace a vlastnostiPevnostní třída 10.9 garantuje minimální mez pevnosti v tahu 1000 MPa a mez kluzu 900 MPa. Šroub je navržen pro spoje vyžadující vysokou předpínací sílu. Vzhledem k absenci povrchové úpravy je vhodný do prostředí, kde není vyžadována korozní odolnost, nebo pro následné technologické úpravy. Rozměrově šroub přesně odpovídá normě ČSN 021101.70.Oblast použitíTypické využití zahrnuje montáž těžkých ocelových konstrukcí, stavbu strojů, zemědělskou techniku a automobilový průmysl. Díky hladkému dříku je ideální pro spoje namáhané na střih, kde je nutné zamezit kontaktu závitu s vnitřní stěnou otvoru spojovaných dílů.
