Podložka pod nýty DIN 9021 M10 nerezová ocel A2 (10,5x10,5x30)

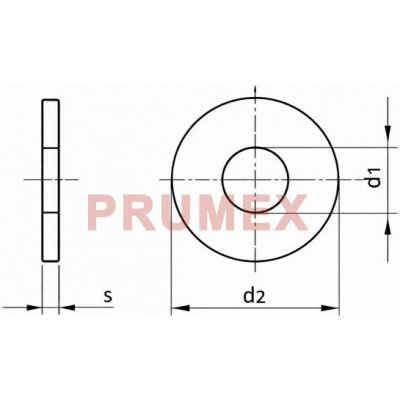

Podložka pod nýty DIN 9021 M10 / 10,5 nerez A2Plochá kruhová podložka se zvětšeným vnějším průměrem, vyrobená z nerezové oceli A2. Tato podložka je konstruována tak, aby vnější průměr odpovídal přibližně trojnásobku průměru vnitřního otvoru (D = 3xd). Primárním účelem je vytvoření široké dosedací plochy pod hlavou šroubu nebo pod maticí, což umožňuje efektivní rozložení tlaku na větší plochu materiálu a zabraňuje deformaci nebo vtlačení spojovacího prvku do měkčích podkladů.Alternativní označení a identifikaceNormy: DIN 9021, ISO 7093, ISO 7093-1, ČSN 021726Kód produktu: 897370Identifikátory: M10, 10,5 x 30 x 2,5, produktová třída C (Product grade C)Typové názvy: Podložka pod nýty, velkoplošná podložka, rivet washers, Scheiben Außen ~3 x SchraubenGeometrie a konstrukční parametryTyp dílu: Plochá kruhová podložka v provedení bez zkosení.Poměr rozměrů: Vnější průměr odpovídá přibližně trojnásobku jmenovitého průměru závitu.Materiálová báze: Austenitická nerezová ocel A2 (AISI 304).Dosedací plochy: Rovinné, určené pro vysokou stabilitu spoje.ParametrHodnotaOdpovídá normě DIN9021Odpovídá normě ISO7093 / 7093-1Odpovídá normě ČSN021726Jmenovitý rozměr (pro závit)M10Vnitřní průměr (d1)10,5 mmVnější průměr (d2)30,0 mmTloušťka (s)2,5 mmMateriálNerezová ocel A2 (A2-70)Produktová třídaCKonstrukční vlastnostiPodložka je vyrobena z nerezové oceli třídy A2, která poskytuje vysokou odolnost proti korozi v běžném atmosférickém prostředí a vlhkosti. Díky své tloušťce 2,5 mm a vnějšímu průměru 30 mm je optimalizována pro spoje, kde dochází k vysokému namáhání v tahu a hrozí poškození povrchu spojovaného materiálu. Provedení odpovídá produktové třídě C s příslušnými tolerancemi pro vnitřní i vnější průměr.Oblast použití a příklady aplikacíDíky zvětšené styčné ploše je podložka ideální pro spojování dřevěných konstrukcí, tenkých plechů, plastů a nýtovaných spojů. Využívá se všude tam, kde je otvor pro šroub nebo nýt větší, než je standardní, nebo tam, kde je vyžadována vysoká antikorozní ochrana v exteriéru. Typické aplikace zahrnují montáž karoserií, solárních panelů, fasádních prvků a konstrukcí v chemickém a potravinářském průmyslu.Pokyny k aplikaciPři instalaci je nutné zajistit, aby podložka dosedala celou svou plochou na spojovaný materiál. Vzhledem k použití nerezové oceli A2 se doporučuje používat spojovací materiál (šrouby a matice) stejné materiálové třídy, aby se zamezilo vzniku bimetalické koroze. Utahovací momenty by měly odpovídat pevnostní třídě nerezového spojovacího materiálu.
