Podložka pružná DIN 127B M10 zinkovaná ocel (10,2x18,2x2,2)

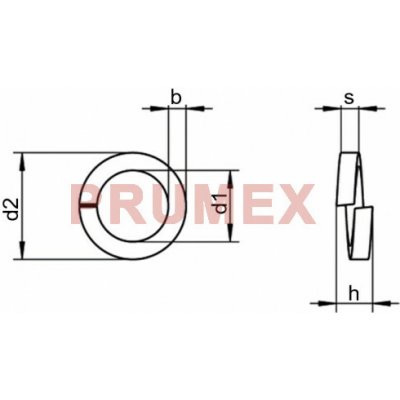

Podložka pružná DIN 127B M10 / 10,2 pozink Pružná pérová podložka s obdélníkovým průřezem odpovídající normám DIN 127B a ČSN 021741 je určena pro zajištění šroubových spojů se jmenovitým průměrem závitu M10. Podložka je vyrobena z vysoce kvalitní pružinové oceli s povrchovou úpravou galvanickým zinkováním, která poskytuje základní ochranu proti korozi. Primární funkcí tohoto prvku je vyvození axiálního předpětí ve spoji a mechanické omezení samovolného povolení vlivem vibrací nebo střídavého zatížení. Alternativní označení a identifikace: DIN: 127B (Form B) ČSN: 021741 (02 1741) Rozměrová specifikace: M10, 10,2 mm, 10,1 mm Interní kód: 853553 Ekvivalenty: Single coil spring lock washers, Federringe Form B, DIN 127 spr. steel B 10 zinc-plated Konstrukční prvky a geometrie: Tvar B: Označuje provedení s hladkými (sraženými) konci děleného kroužku, které jsou šetrnější k dosedací ploše než tvar A. Průřez: Obdélníkový profil drátu zajišťující vysokou tuhost a pružnou odezvu. Materiálová báze: Pružinová ocel s vysokým mezem kluzu, tepelně zpracovaná pro optimální pružnost. Povrchová úprava: Galvanický zinek (gal Zn) pro zvýšení odolnosti v běžném prostředí. Technická specifikace: ParametrHodnota Pro závitM10 Vnitřní průměr (d1)10,2 mm Norma DIN127B Norma ČSN021741 MateriálPružinová ocel Povrchová úpravaZinek bílý / galvanický Typ podložkyPružná (pérová) Konce kroužkuHladké (Forma B) Funkční charakteristika: Podložka funguje na principu axiální pružnosti. Po dotažení spoje se dělený kroužek částečně stlačí, čímž vzniká trvalý přítlak mezi hlavou šroubu (nebo maticí) a spojovanou součástí. Ostré hrany děleného kroužku se při pokusu o uvolnění mírně zaříznou do materiálu, což zvyšuje odpor proti protáčení. Je vhodná zejména pro aplikace se středním dynamickým zatížením. Montáž a údržba: Instalace se provádí pod hlavu šroubu nebo pod matici. Při montáži je nutné dbát na správnou orientaci podložky, aby hladké konce formy B dosedaly na chráněný povrch. Vzhledem k mechanickému principu zajištění (deformace hran) se doporučuje při každé demontáži spoje použít podložku novou pro zachování 100% jistící schopnosti.
