Podložka plochá DIN 125A M12 zinkovaná ocel 300HV Standardní plochá podložka v provedení A (bez zkosení) určená pro šroubové spoje s jmenovitým průměrem závitu M12. Tento prvek je vyroben ze zušlechtěné oceli s vysokou tvrdostí 300HV, což umožňuje jeho použití ve vysoce namáhaných spojích, kde je vyžadována odolnost proti deformaci pod hlavou šroubu nebo maticí. Podložka slouží k efektivnímu rozložení přítlačné síly na větší plochu, ochraně povrchu spojovaných součástí a vymezení vůlí. Alternativní... Celý popis
Koupit za 2 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis

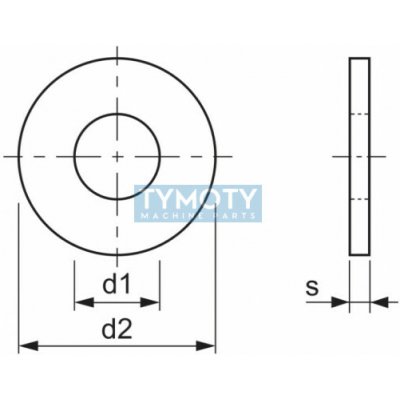

Podložka plochá DIN 125A M12 zinkovaná ocel 300HV Standardní plochá podložka v provedení A (bez zkosení) určená pro šroubové spoje s jmenovitým průměrem závitu M12. Tento prvek je vyroben ze zušlechtěné oceli s vysokou tvrdostí 300HV, což umožňuje jeho použití ve vysoce namáhaných spojích, kde je vyžadována odolnost proti deformaci pod hlavou šroubu nebo maticí. Podložka slouží k efektivnímu rozložení přítlačné síly na větší plochu, ochraně povrchu spojovaných součástí a vymezení vůlí. Alternativní označení a identifikace Normy: DIN 125A, ISO 7089, ČSN 021702 (02 1702) Kód produktu (PID): 850161 Interní označení: S-P13,0 ZB 300HV Ekvivalenty: DIN 125-2, Round washers, Washers hardened Složení a vlastnosti Geometrické provedení: Forma A - kruhová podložka s rovnou hranou bez vnější fazety (zkosení). Materiálová báze: Zušlechtěná ocel s garantovanou tvrdostí 300 HV. Povrchová ochrana: Galvanické zinkování (zinek bílý / Zn) pro základní antikorozní ochranu v suchém prostředí. Produktová třída: Třída A (vysoká přesnost rozměrů a tolerancí). ParametrHodnota Jmenovitý rozměr závituM12 Vnitřní průměr d113,0 mm Vnější průměr d224,0 mm Tloušťka s2,5 mm Tvrdost300 HV MateriálOcel (Stahl verg.) Povrchová úpravaZinek bílý (galvanický) Tolerance rozměrůISO 7089 / Produktová třída A Technická specifikace Podložka je navržena pro rozměrovou řadu odpovídající šroubům M12. Díky specifikaci 300HV je vhodná pro kombinaci s pevnostními šrouby třídy 8.8 a 10.9, kde běžné podložky s nižší tvrdostí (např. 140HV nebo 200HV) vykazují tendenci k prohnutí nebo otlačení. Absence sražení (fase) dle DIN 125A zajišťuje maximální styčnou plochu s podkladem. Oblast použití Strojírenské konstrukce s vysokým nárokem na tuhost spoje. Automobilový průmysl a montáž těžkých technologických celků. Standardní šroubové spoje v kombinaci s metrickými šrouby a maticemi M12. Aplikace vyžadující přesné rozměrové tolerance podle ISO 7089.
