Talířová pružina DIN 2093 12,5x06,2x0,70

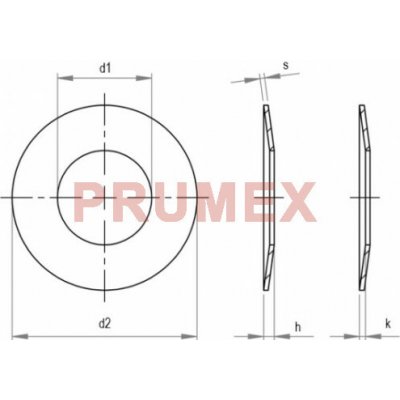

Talířová pružina DIN 2093 12,5x06,2x0,70Talířová pružina podle normy DIN 2093 (odpovídá EN 16983) představuje přesný konstrukční prvek ve tvaru kuželového kotouče s kruhovým průřezem, určený pro absorpci vysokého axiálního zatížení při malém zástavbovém prostoru. Tento typ pružiny umožňuje dosáhnout specifických deformačních charakteristik prostřednictvím skládání do sad, což zajišťuje variabilitu síly a zdvihu podle technických požadavků aplikace.Alternativní označení a identifikace:DIN: 2093 (Skupina 1)ČSN: 026063EN: 16983PID: 853027Označení dle EN: 12,5 x 6,2 x 0,7 Row AVyhledávací klíč: Belted screws, Disc springsKonstrukční prvky a materiálové složeníMateriál: Pružinová ocel CK 75 (pro tloušťky materiálu do 1,2 mm).Geometrie: Přesně definovaný vnější průměr (De), vnitřní průměr (Di) a tloušťka (t) s kontrolovanou volnou kuželovou výškou.Povrchová úprava: Fosfátování a olejování pro základní ochranu proti korozi.Výrobní proces: Přesné tváření s garantovanou tolerancí rozměrů a síly při pracovním stlačení.ParametrHodnotaVnější průměr (De)12,5 mmVnitřní průměr (Di)6,2 mmTloušťka materiálu (t)0,70 mmMateriálCK 75 (pružinová ocel)Povrchová úpravaFosfátováno a olejovánoNorma (primární)DIN 2093Ekvivalentní normyEN 16983, ČSN 026063Klasifikace řadyRow AZpůsob zatíženíAxiálníFunkční charakteristikaVysoká hustota síly: Schopnost vyvinout extrémní síly při velmi krátké dráze stlačení.Tlumicí kapacita: Vysoká schopnost tlumení rázů a vibrací v tuhých šroubových spojích.Modularita: Možnost změny charakteristiky (progresivní, degresivní, lineární) protilehlým nebo souhlasným navršením pružin do sloupců.Stabilita: Udržování předpětí v mechanických sestavách a šroubových spojích i při dynamickém namáhání.Pokyny k montáži a aplikaciTalířové pružiny lze montovat samostatně nebo v sadách. Pro zvýšení celkové síly se pružiny skládají souhlasně (paralelně), zatímco pro zvýšení zdvihu se skládají protilehlě (sériově). Doporučuje se dbát na souosost při instalaci a zajistit vedení pružinového sloupce pomocí čepu nebo v pouzdře, aby nedocházelo k vybočení při zatížení. Jsou ideální náhradou šroubových pružin v místech s kritickým nedostatkem prostoru.
