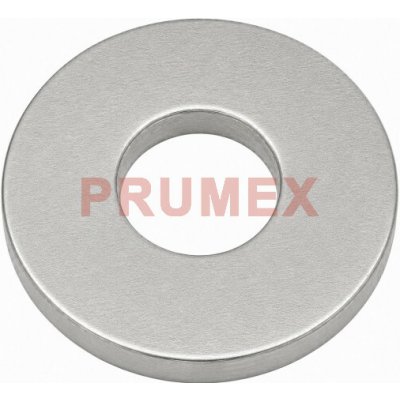

Podložka kruhová DIN 7349 M3 / 3,2 nerez A2

Podložka kruhová DIN 7349 M3 / 3,2 nerez A2Zesílená kruhová podložka podle normy DIN 7349 je vyrobena z nerezové oceli A2 a je určena pro spoje s vysokým mechanickým zatížením. Oproti běžným plochým podložkám disponuje výrazně větší tloušťkou, což umožňuje efektivní rozložení tlaku pod hlavou šroubu nebo maticí a zajišťuje vysokou tuhost spoje. Je speciálně navržena pro použití se šrouby v kombinaci s těžkými napínacími kolíky.Alternativní označení a identifikaceČSN 021708, ISO 7349, PID 897101, DIN 7349 A 2 100 HV 3,2, 3,2 x 9 x 1, Washers, Round washers.Geometrie a konstrukční vlastnostiZesílený profil: Tloušťka podložky 1 mm poskytuje vyšší odolnost proti deformaci a průhybu.Optimalizovaný vnitřní rozměr: Vnitřní průměr 3,2 mm zajišťuje přesné vedení pro šrouby se závitem M3.Robustní provedení: Větší tloušťka než u standardních podložek DIN 125 umožňuje vyšší plošné zatížení.Materiálová báze: Nerezová ocel A2 (AISI 304) s tvrdostí 100 HV zaručuje korozní odolnost v běžném prostředí.ParametrHodnotaJmenovitý rozměrM3Vnitřní průměr (d1)3,2 mmVnější průměr (d2)9,0 mmTloušťka (s)1,0 mmMateriálNerezová ocel A2Tvrdost100 HVNorma DIN7349Norma ISO7349Norma ČSN021708Hlavní výhody a funkční charakteristikaZamezuje otlačení měkčích materiálů v místě spoje díky stabilní dosedací ploše.Zajišťuje stabilní oporu pro hlavy šroubů a matice u spojů namáhaných tahem i vibracemi.Dlouhá životnost a odolnost vůči atmosférické korozi díky nerezovému provedení.Oblast použití / Příklady aplikacíPodložky DIN 7349 se využívají především v těžším strojírenství, při konstrukci ocelových prvků a v místech, kde jsou použity těžké pružné kolíky (napínací trny). Jsou ideální pro aplikace vyžadující zvýšenou tuhost podložky pod hlavami šroubů s vnitřním šestihranem nebo v zátěžových šroubových spojích.
