Podložka vymezovací DIN 988 10x16x0,5

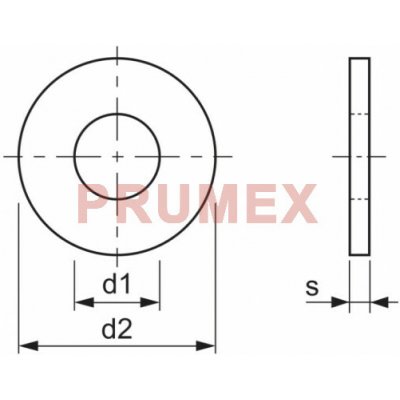

Podložka vymezovací DIN 988 10x16x0,5Vymezovací podložka (označovaná také jako Passscheibe) dle normy DIN 988 je precizní distanční prvek vyrobený z tvrzené oceli 2K50. Tento plochý kruhový kroužek bez pružného účinku je navržen pro přesné vymezení axiální vůle, která vzniká v důsledku výrobních tolerancí u hřídelí, čepů a osazení. Díky jemnému odstupňování tlouštěk umožňuje toto řešení dosáhnout optimální montážní polohy součástí v náročných strojírenských sestavách.Alternativní označení a identifikace:Objednací kód: 852608Typové označení: PS 10x16x0,5Interní kód: S-P010/016/050Ekvivalenty: Spacing washers, Supporting rings, Shim rings, Passscheiben StahlDalší zápisy: DIN 988 10x16x0.5, DIN988 10x16x0,5Konstrukční prvky a materiálové provedení:Materiál: Tvrzená ocel 2K50 s vysokou odolností proti tlaku a deformaci.Geometrie: Tenkostěnný plochý kroužek s přesně definovaným vnitřním a vnějším průměrem.Povrchová úprava: Bez povrchové úpravy (čistá ocel), zajišťující maximální rozměrovou stabilitu bez nárůstu tloušťky vrstvou laku či zinku.Funkční princip: Možnost stohování podložek různých tlouštěk pro dosažení přesně požadovaného axiálního vymezení od 0,1 mm výše.ParametrHodnotaNormaDIN 988 (Passscheiben)Vnitřní průměr (d1)10 mmVnější průměr (d2)16 mmTloušťka (s)0,5 mmMateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyTypVymezovací (axiální)Oblast použití a příklady aplikací:Strojírenství: Přesné nastavení vůle v převodovkách a uložení hřídelí.Automobilový průmysl: Montáž vozidel, diferenciálů a převodových skříní.Ložisková technika: Vymezení vůlí mezi ložiskem a pojistným kroužkem nebo osazením hřídele.Všeobecná montáž: Vyrovnání výrobních tolerancí u rotačních dílů a nábojů.Pokyny k aplikaci a montáži:Podložky DIN 988 jsou určeny výhradně pro axiální seřízení polohy, nikoliv jako náhrada za běžné spojovací podložky (např. DIN 125), které nemají garantovanou přesnost tloušťky. Při montáži se doporučuje kombinovat podložky tak, aby bylo dosaženo minimální provozní vůle stanovené technickou dokumentací stroje. Díky použití tvrzené oceli nedochází k nechtěnému stlačení podložky při běžném provozním zatížení.
