Podložka vymezovací DIN 988 5x10x0,1

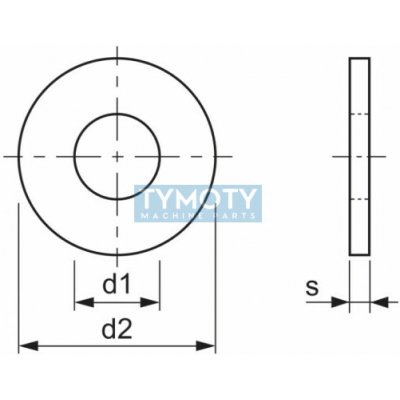

Podložka vymezovací DIN 988 5x10x0,1Vymezovací podložka (Passscheibe) podle normy DIN 988 je vysoce přesný distanční prvek vyrobený z tvrzené oceli 2K50. Tato tenkostěnná podložka je určena k přesnému vymezení axiálních vůlí a nastavení montážní polohy rotačních součástí v průmyslových sestavách. Na rozdíl od běžných spojovacích podložek disponuje kalibrovanou tloušťkou a vysokou tvarovou stabilitou bez pružného účinku.Alternativní označení a identifikaceTypové označení: DIN 988 PS 5x10x0,1Interní kód (PID): 852303Alternativní zápis: S-P005/010/010 PSAnglické názvy: Shim rings, Spacing washers, Supporting ringsNěmecký název: PassscheibenKonstrukční vlastnosti a materiálové provedeníMateriálová báze: Vyrobeno z kvalitní tvrzené oceli 2K50, která zajišťuje vysokou odolnost proti otlačení a dlouhou životnost při statickém i dynamickém zatížení.Geometrická přesnost: Přesně definovaný vnitřní (d1) a vnější (d2) průměr zajišťuje optimální dosedací plochu pro ložiska a osazení hřídelí.Axiální kompenzace: Jmenovitá tloušťka 0,1 mm umožňuje jemné kalibrování strojních sestav pro dosažení požadované provozní vůle.Povrchová úprava: Produkt je dodáván v přírodním provedení bez povrchové úpravy, čímž je zachována maximální rozměrová přesnost.ParametrHodnotaNormaDIN 988Vnitřní průměr (d1)5 mmVnější průměr (d2)10 mmTloušťka (s)0,1 mmMateriáltvrzená ocel 2K50Povrchová úpravabez úpravyTypPS (vymezovací)Konstrukceplochý kroužekHlavní výhody a funkční charakteristikaPodložky DIN 988 se vyznačují minimálními tolerancemi v tloušťce, což je kritické pro přesné strojírenství. Jsou navrženy tak, aby přenášely axiální síly mezi rotujícími a pevnými částmi bez deformace. Tvrzená ocel 2K50 zaručuje, že i při velmi malé tloušťce si podložka zachovává své mechanické vlastnosti a nedochází k jejímu vymačkávání ani při vyšším utahovacím momentu v sestavě.Oblast použití a příklady aplikacíTento přesný distanční prvek nachází uplatnění v široké škále průmyslových odvětví:Uložení ložisek: Přesné vymezení axiální vůle kuličkových a válečkových ložisek v tělesech.Hřídele a čepy: Nastavení polohy ozubených kol, řemenic a nábojů na hřídeli.Převodovky: Kalibrace vůle soukolí pro zajištění tichého chodu a optimálního záběru.Všeobecné strojírenství: Vyrovnávání nerovností a montážních tolerancí v mechanických celcích.
