Podložka vymezovací DIN 988 12x18x0,5

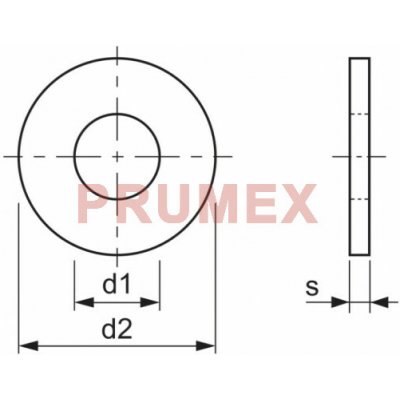

Podložka vymezovací DIN 988 12x18x0,5 Vymezovací podložka (známá také jako lícovací podložka nebo shim ring) dle normy DIN 988 je precizní distanční prvek určený pro jemné nastavení axiální vůle v mechanických sestavách. Tato podložka je vyrobena z tvrzené oceli 2K50, která vykazuje vysokou odolnost proti otlačení a zajišťuje tvarovou stabilitu i při opakovaném zatížení. Je navržena k vyrovnávání výrobních tolerancí a k přesnému vymezení polohy ložisek, ozubených kol a čepů. Alternativní označení a identifikace PID: 852610 Kód výrobce: S-P012/018/050 PS Mezinárodní názvy: Passscheiben, Spacing washers, Supporting rings, Shim rings Alternativní zápis: 12 x 18 x 0,5 mm Konstrukční vlastnosti a složení Materiál: Tvrzená ocel 2K50 zajišťující vysokou pevnost a odolnost vůči kompresi. Geometrie: Tenkostěnný plochý kroužek s přesně kalibrovanou tloušťkou 0,5 mm. Funkční princip: Plochá konstrukce bez pružného účinku pro tuhé a přesné vymezení prostoru. Povrchová úprava: Bez úpravy (holá ocel), vhodné pro aplikace v olejové lázni nebo s následným mazáním. ParametrHodnota Vnitřní průměr (d1)12 mm Vnější průměr (d2)18 mm Tloušťka (s)0,5 mm NormaDIN 988 MateriálTvrzená ocel 2K50 Povrchová úpravaBez úpravy TypPS (Passscheibe) Oblast použití / Příklady aplikací Podložky DIN 988 nacházejí uplatnění všude tam, kde je vyžadována vysoká přesnost montáže. Typicky se používají k vyrovnání vůle osy v převodovkách, při montáži vozidel, obráběcích strojů a v jemné mechanice. Umožňují eliminovat axiální vůli vzniklou součtem výrobních tolerancí jednotlivých komponentů. Hlavní výhody Přesné vymezení: Umožňuje dosáhnout minimální axiální vůle v sestavách ložisek a hřídelů. Vysoká odolnost: Použitá tvrzená ocel zamezuje deformaci podložky v provozu. Kombinovatelnost: Možnost stohování podložek různých tlouštěk pro dosažení požadovaného rozměru v krocích od 0,1 mm.
