Podložka vymezovací DIN 988 40x50x2

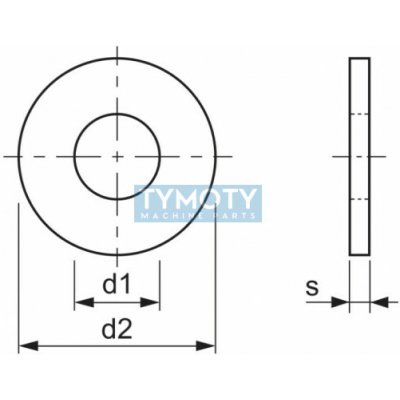

Podložka vymezovací DIN 988 40x50x2Přesná vymezovací podložka (Passscheibe) podle normy DIN 988 vyrobená z kalené oceli. Tento komponent je určen k preciznímu vymezení axiální vůle vznikající v důsledku výrobních tolerancí v mechanických sestavách. Podložka funguje jako tuhý distanční prvek, který zajišťuje přesné polohování součástí na hřídelích nebo v ložiskových tělesech.Alternativní označení a identifikace:PID: 852800Typové označení: DIN 988 PS 40x50x2Skladový kód: S-P040/050/200 PSEkvivalenty: Spacing washers, Supporting rings, Shim ringsGeometrie a konstrukcePřesné rozměry: Vnitřní průměr d1, vnější průměr d2 a tloušťka s jsou kalibrovány pro strojírenské aplikace.Tloušťka (s): 2 mm umožňující fixní nastavení axiální polohy.Bez pružného účinku: Na rozdíl od pružných podložek slouží DIN 988 výhradně k pevnému vymezení prostoru.Materiálová báze: Tvrzená ocel 2K50 s vysokou odolností proti otlačení a opotřebení.ParametrHodnotaVnitřní průměr (d1)40 mmVnější průměr (d2)50 mmŠířka/Tloušťka (s)2 mmNorma DIN988Materiáltvrzená ocel 2K50Povrchová úpravabez úpravy (olejováno)TypPS (Passscheibe)Hlavní výhody a funkční charakteristika:Redukce tolerance: Umožňuje eliminovat axiální vůli v sestavách převodovek a čepů.Vysoká stabilita: Díky použití tvrzené oceli nedochází k deformaci podložky ani při vysokém axiálním tlaku.Variabilita: Podložky lze vrstvit pro dosažení přesné požadované distanční hodnoty.Oblast použití a příklady aplikací:Strojírenství: Nastavení vůle v převodových skříních a vymezení ložiskových domků.Automobilový průmysl: Montáž vozidel, diferenciálů a hřídelových sestav.Údržba: Opravy a repase strojů s opotřebenými dosedacími plochami.Montáž a pokyny k aplikaci:Podložka se instaluje navlečením na hřídel nebo vložením do osazení před konečnou montáží zajišťovacích prvků (např. pojistných kroužků). Vzhledem k absenci povrchové úpravy se doporučuje mírné konzervování olejem pro zabránění koroze v nekrytých prostorech.
