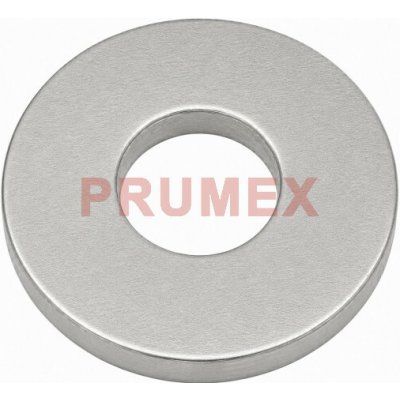

Podložka kruhová DIN 7349 M6 / 6,4 nerez A2

Podložka kruhová DIN 7349 M6 / 6,4 nerez A2Zesílená kruhová podložka vyrobená z nerezové oceli A2 podle normy DIN 7349. Tento spojovací prvek je specificky navržen pro použití ve spojích s těžkými upínacími kolíky (pružnými kolíky) a šrouby s válcovou hlavou, kde je vyžadována extrémní tuhost a schopnost efektivního rozložení osových sil na podkladový materiál.Alternativní označení a identifikace:DIN: 7349ČSN: 021708ISO: 7349PID: 897104Ekvivalenty: Podložka pod čepy a kolíky, Silná podložka pro zátěžové šroubyVyhledávací klíče: 6,4 x 17 x 3, Round washers, 100 HV 6,4 A2Geometrie a konstrukceZesílený profil: Podložka vykazuje výrazně větší tloušťku (3 mm) ve srovnání se standardními podložkami DIN 125, což zabraňuje její deformaci při vysokých utahovacích momentech.Přesné vrtání: Vnitřní průměr d1 6,4 mm je optimalizován pro jmenovitý průměr závitu M6, zajišťující minimální vůli a vysokou stabilitu spoje.Vnější průměr: Rozměr 17 mm poskytuje dostatečnou dosedací plochu pro ochranu měkčích materiálů před otlačením.Materiálové provedení: Nerezová ocel A2 (AISI 304) zaručuje vysokou korozivzdornost v běžném venkovním prostředí a vlhkých provozech.ParametrHodnotaJmenovitý rozměrM6Vnitřní průměr (d1)6,4 mm (alternativně 6,1 mm)Vnější průměr (d2)17 mmTloušťka (s)3 mmMateriálNerezová ocel A2Třída tvrdosti100 HVNorma DIN7349Norma ČSN021708Povrchová úpravaBez úpravy (přirozený nerez)Konstrukční vlastnostiPodložka DIN 7349 se vyznačuje vysokou tuhostí a odolností proti prohnutí. Její masivní konstrukce umožňuje bezpečné uložení hlav šroubů i v aplikacích, kde dochází k dynamickému namáhání nebo kde jsou použity součásti s velkými tolerancemi otvorů. Tvrdost 100 HV zajišťuje odpovídající mechanické vlastnosti pro standardní strojírenské aplikace.Oblast použití / Příklady aplikacíSpoje s těžkými pružnými kolíky a čepy.Konstrukce z nerezové oceli vyžadující vysokou svěrnou sílu.Průmyslová montáž strojů a zařízení s vysokým plošným zatížením.Venkovní konstrukce, kde je nutná odolnost vůči korozi a dlouhá životnost spoje.Vhodné pro aplikace v potravinářském, chemickém a stavebním průmyslu.Montáž a údržbaInstalace se provádí pod hlavu šroubu nebo pod matici. Díky tloušťce 3 mm je nutné při návrhu spoje počítat s odpovídajícím prodloužením délky šroubu. Nerezová ocel A2 nevyžaduje další povrchovou úpravu a je odolná vůči atmosférické korozi.
