Podložka vymezovací DIN 988 5x10x0,5Přesná vymezovací podložka (Shim ring) vyrobená dle normy DIN 988 z tvrzené oceli 2K50. Tento kalibrovaný distanční prvek je určen k přesnému vymezení axiálních vůlí, které vznikají v důsledku výrobních tolerancí mechanických sestav. Podložka funguje jako tenkostěnný plochý kroužek bez pružného účinku a je nezbytná pro správné nastavení montážní polohy rotačních součástí, jako jsou ložiska, hriadele, ozubená kola a náboje.Alternativní označení a identifikace:PID:... Celý popis
Koupit za 1 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Podložka vymezovací DIN 988 5x10x0,5 ocel bez PÚ
Doprava:
109 Kč
Skladem
Popis

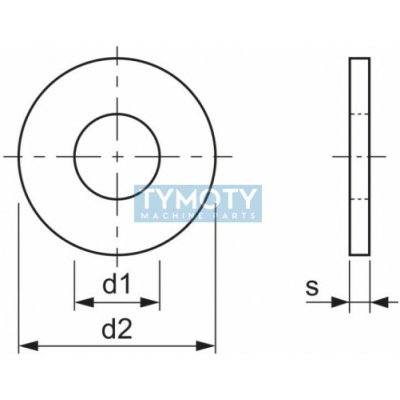

Podložka vymezovací DIN 988 5x10x0,5Přesná vymezovací podložka (Shim ring) vyrobená dle normy DIN 988 z tvrzené oceli 2K50. Tento kalibrovaný distanční prvek je určen k přesnému vymezení axiálních vůlí, které vznikají v důsledku výrobních tolerancí mechanických sestav. Podložka funguje jako tenkostěnný plochý kroužek bez pružného účinku a je nezbytná pro správné nastavení montážní polohy rotačních součástí, jako jsou ložiska, hriadele, ozubená kola a náboje.Alternativní označení a identifikace:PID: 91182Kód produktu: 852603Typové označení: DIN 988 PS 5x10x0,5Interní kód: S-P005/010/050Ekvivalenty: Spacing washers, Supporting rings, Shim rings, Vymedzovacia podložkaGeometrie a konstrukceVnitřní průměr (d1): 5 mmVnější průměr (d2): 10 mmTloušťka (s): 0,5 mmMateriálové složení: Tvrzená ocel 2K50 pro vysokou odolnost proti tlakuPovrchová ochrana: Bez povrchové úpravyParametrHodnotaNormaDIN 988Vnitřní průměr (d1)5 mmVnější průměr (d2)10 mmŠířka/Tloušťka (s)0,5 mmMateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyTyp podložkyVymezovací / DistančníKonstrukční vlastnostiPřesnost tloušťky: Přesně definovaná jmenovitá tloušťka umožňuje postupné skládání podložek pro dosažení požadovaného rozměru s krokem od 0,1 mm.Tuhost: Vyrobeno z oceli s vysokou tvrdostí, která zabraňuje deformaci podložky při axiálním zatížení.Konstrukční provedení: Plochý profil navržený pro opření o osazení hřídele nebo čepu.Oblast použití / Příklady aplikacíStrojírenství: Přesné nastavení axiální vůle v převodovkách a čerpadlech.Automobilový průmysl: Montáž vozidel, vymezení vůlí v nápravách a převodových ústrojích.Údržba strojů: Vyrovnání opotřebených sestav a nastavení správného přítlaku v ložiskových uloženích.Montáž a údržbaPři instalaci je nutné zajistit, aby dosedací plochy byly zbaveny nečistot, které by mohly ovlivnit celkovou tloušťku sestavy. Podložky lze kombinovat (stohovat) pro dosažení přesného vymezení. Není určeno k použití jako běžná spojovací podložka pod šroubové spoje vyžadující vysoké předpětí v tahu.
