Podložka pružná DIN 127B M8 / 8,1 nerez A1Pružná podložka dle normy DIN 127 v provedení B (hladké konce) představuje mechanický zajišťovací prvek určený pro šroubové spoje o jmenovitém průměru M8. Podložka je vyrobena z nerezové oceli typu A1 (materiálové číslo 1.4310), což jí dodává specifické pružné vlastnosti v kombinaci s odolností proti korozi. Konstrukčně je navržena jako dělený kroužek s obdélníkovým průřezem, který po dotažení vyvíjí trvalé axiální předpětí a hranami se částečně zakousne... Celý popis
Koupit za 1 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis

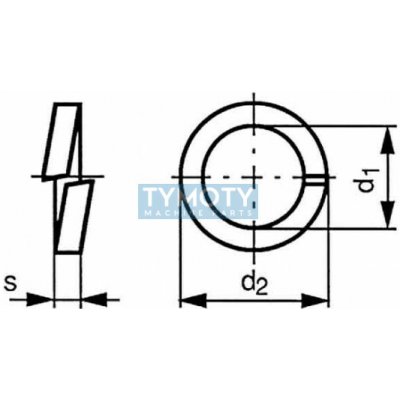

Podložka pružná DIN 127B M8 / 8,1 nerez A1Pružná podložka dle normy DIN 127 v provedení B (hladké konce) představuje mechanický zajišťovací prvek určený pro šroubové spoje o jmenovitém průměru M8. Podložka je vyrobena z nerezové oceli typu A1 (materiálové číslo 1.4310), což jí dodává specifické pružné vlastnosti v kombinaci s odolností proti korozi. Konstrukčně je navržena jako dělený kroužek s obdélníkovým průřezem, který po dotažení vyvíjí trvalé axiální předpětí a hranami se částečně zakousne do dosedací plochy, čímž omezuje riziko samovolného povolení spoje v důsledku vibrací nebo střídavého namáhání.Alternativní označení a identifikaceDIN 127B, DIN 127 B, DIN 127-BČSN 021741, ČSN 02 1741Materiálové označení: 1.4310, stainless steel A1PID: 897569Ekvivalenty: Single coil spring lock washers, Federringe glattGeometrie a konstrukční prvkyTvar B: Specifikuje podložku s hladkými nebo sraženými konci děleného kroužku, což minimalizuje poškození dosedacího materiálu oproti ostrohrannému typu A.Obdélníkový průřez: Profil drátu o rozměru 2,0 mm zajišťuje optimální tuhost a deformační charakteristiku pro metrické závity M8.Materiálová báze: Nerezová pružinová ocel (X10CrNi18-8) zajišťující trvalou deformaci v mezích pružnosti a antikorozní ochranu.Povrch: Přírodní nerezový povrch s hladkou úpravou konců.ParametrHodnotaJmenovitý rozměr závituM8Vnitřní průměr (d1)8,1 mmVnější průměr (d2)14,8 mmTloušťka materiálu (s)2,0 mmVýška (h) v uvolněném stavucca 2,45 mmMateriálNerezová ocel A1 / 1.4310Norma DINDIN 127BNorma ČSN021741Provedení koncůB (hladké)Hlavní výhody a funkční charakteristikaZabezpečení spoje vyvozením axiálního tlaku (pružný odpor).Zvýšený třecí odpor zabraňující uvolnění matice nebo hlavy šroubu.Vysoká korozní odolnost materiálu A1 vhodná pro specifické průmyslové aplikace.Kompenzace mírného sedání spoje v průběhu provozu.Oblast použití / Příklady aplikacíStrojírenské konstrukce vystavené vibracím a rázům.Upevňovací sestavy v prostředí s požadavkem na nerezové provedení.Montáž strojních dílů, kde není přípustné použití standardních plochých podložek z důvodu dynamického zatížení.
