Podložka pod nýty DIN 9021 M10 / 10,5 pozinkTato plochá velkoplošná podložka je vyrobena z oceli s garantovanou tvrdostí 100 HV až 140 HV a je opatřena galvanickým zinkováním pro ochranu proti korozi. Je specifická svým vnějším průměrem, který odpovídá přibližně trojnásobku jmenovitého průměru závitu (D=3xd), což umožňuje efektivní rozložení tlaku na větší plochu. Je určena pro šroubové a nýtované spoje v materiálech s nižší pevností nebo pro překrytí otvorů s větší vůlí.Alternativní označení a... Celý popis
Koupit za 2 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis

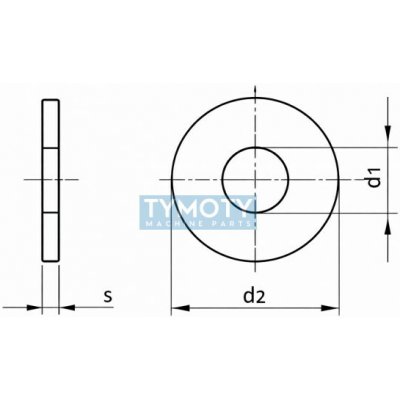

Podložka pod nýty DIN 9021 M10 / 10,5 pozinkTato plochá velkoplošná podložka je vyrobena z oceli s garantovanou tvrdostí 100 HV až 140 HV a je opatřena galvanickým zinkováním pro ochranu proti korozi. Je specifická svým vnějším průměrem, který odpovídá přibližně trojnásobku jmenovitého průměru závitu (D=3xd), což umožňuje efektivní rozložení tlaku na větší plochu. Je určena pro šroubové a nýtované spoje v materiálech s nižší pevností nebo pro překrytí otvorů s větší vůlí.Alternativní označení a identifikace:Normy: DIN 9021, ISO 7093, ISO 7093-1, ISO 7093-2, ČSN 021726Identifikátory: PID 851408, S-P10,5 NYT PTypové názvy: Velkoplošná podložka, nýtová podložka, Round washers, Rivet washersKonstrukční vlastnostiMateriálové provedení: Konstrukční ocel s tvrdostí v rozsahu 100 HV až 140 HV.Povrchová úprava: Galvanický zinek (gal Zn) pro základní antikorozní ochranu.Geometrie: Provedení bez zkosení s výrazně zvětšeným vnějším průměrem d2 oproti standardním podložkám (např. DIN 125).Výrobní tolerance: Produktová třída A/C dle materiálového listu.ParametrHodnotaPro závitM10Vnitřní průměr (d1)10,5 mmVnější průměr (d2)30,0 mmTloušťka (s)2,5 mmMateriálOcelTvrdost100 HV / 140 HVPovrchová úpravaGalvanický zinekNorma DIN9021Norma ISO7093Norma ČSN021726Oblast použití / Příklady aplikací:Upevňování součástí k měkčím materiálům (dřevo, plasty, hliníkové plechy).Nýtované spoje vyžadující velkou opěrnou plochu pro zamezení vytržení nýtu.Stavební a zámečnické konstrukce s potřebou rozložení svěrné síly.Montáže s nadměrnými nebo oválnými otvory v podkladovém materiálu.Technická specifikacePodložka je navržena tak, aby poskytovala maximální stabilitu spoje. Díky vnějšímu průměru 30 mm (D=3xd) je ideální pro aplikace, kde je vyžadována vysoká odolnost proti protlačení hlavy šroubu nebo matice skrz spojovaný materiál. Shoda s normou ISO 7093 zaručuje zaměnitelnost v mezinárodních projektech.
