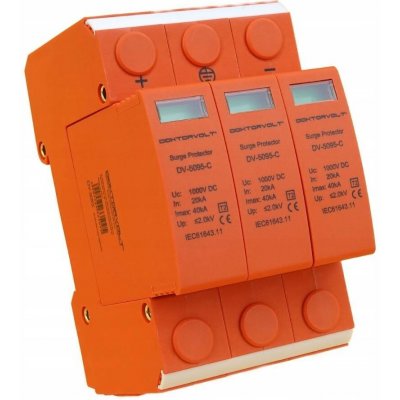

Přepěťová ochrana 3P 1000V DC T2 pro fotovoltaiku (FV) Doktorvolt
Omezovač přepětí chránič 3P 1000V DC T2 pro fotovoltaiku PV Doktorvolt Omezovač přepětí je zařízení chránící před přechodnými přepětími, omezujícími frekvenci a dobu trvání následného proudu. Zařízení se také nazývají bleskojistky, přepěťové chrániče nebo varšálky. Omezovače přepětí chrání zařízení připojená k síti a jsou také nezbytným prvkem ochrany solárních zařízení. Omezovače přepětí typu 2 (T2 nebo třída C) slouží k odvádění přepětí způsobeného přetížením vznikajícím v důsledku přepnutí v... Celý popis
- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis
Omezovač přepětí chránič 3P 1000V DC T2 pro fotovoltaiku PV Doktorvolt
Omezovač přepětí je zařízení chránící před přechodnými přepětími, omezujícími frekvenci a dobu trvání následného proudu. Zařízení se také nazývají bleskojistky, přepěťové chrániče nebo varšálky. Omezovače přepětí chrání zařízení připojená k síti a jsou také nezbytným prvkem ochrany solárních zařízení.
Omezovače přepětí typu 2 (T2 nebo třída C) slouží k odvádění přepětí způsobeného přetížením vznikajícím v důsledku přepnutí v obvodu (ve tvaru vlny 8/20 μs). Přepěťové ochrany typu 2 je třeba instalovat za hlavními rozvaděči (obsahujícími i chrániče typu 1) rozvodné sítě v podrozvaděčích (a ve vícebytových budovách v rozvaděčích jednotlivých bytů).
Vlastnosti omezovače přepětí DV-5095:
- Ochrana elektrických zařízení před následky přepětí
- Ochrana fotovoltaických instalací a připojených zařízení
- Typ omezovače T2 (třída C)
- Montáž na DIN lištu (TH/TS 35)
- Vyhovuje normě IEC (EN) 61643-11
- Maximální průřez připojeného kabelu: 35 mm2
- 3-modulový
- Jmenovité napětí 1000 V DC (stejnosměrný proud)
- Požadovaná ochrana 32 A
- Napěťová úroveň ochrany až 2 kV
- Vybaveno přídavným kontaktem 1x NO 1x NC
- Omezovače mají dodatečné krytky pro zakrytí montážních otvorů
Použití: k ochraně elektrických zařízení fotovoltaických instalací před účinky přepětí a ochrany zařízení typu TN,TT před indukovaným, spojovacím, spojovacím napětím a napětím způsobeným povětrnostními vlivy
Technická specifikace:
- indikátor provozu zelený – ochrana; červený – bez ochrany
- splnění požadavků třídy T2
- maximální provozní napětí Uc 1000 V DC
- zkušební proud (8/20) In 20 kA
- maximální proud (8/20) Imax 40 kA
- napěťová úroveň ochrany Up ≤ 2 kV
- požadovaná ochrana 32A
- přípojky max 35 mm2
- varistorové provedení
- třída krytí IP20
- teplota skladování od -30 °C do +70 °C
- teplota pracovního prostředí od -30 do +50 °C
- montáž na lištu DIN (TH/TS 35)
- prohlášení CE, IEC61643-11
- značka Doktorvolt
- katalogové číslo DV-5095
