Podložka vymezovací DIN 988 5x10x0,3

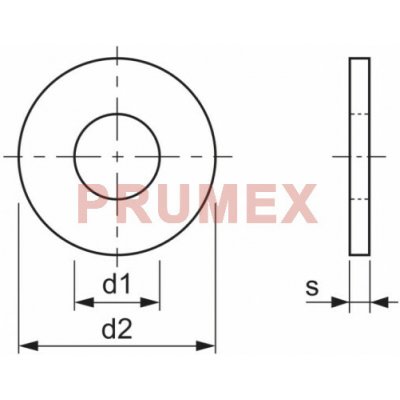

Vymezovací podložka DIN 988 5x10x0,3Vymezovací podložka dle normy DIN 988 (typ PS) o rozměrech 5x10x0,3 mm je přesný strojní prvek vyrobený z tvrzené oceli 2K50. Tato tenkostěnná plochá podložka slouží k preciznímu vymezení axiální vůle a nastavení přesné montážní polohy rotačních součástí v mechanických sestavách. Díky své konstrukci umožňuje kompenzovat výrobní tolerance a zajistit optimální chod sestavy bez nežáducího axiálního pohybu.Alternativní označení a identifikace:Typové označení: DIN 988 PS 5x10x0,3Objednací kód: 91154PID: 852543Alternativní kód: S-P005/010/030Mezinárodní název: Shim rings / Spacing washers / Supporting ringsGeometrie a konstrukceTyp PS: Přesná vymezovací podložka bez pružného účinku.Kalibrovaná tloušťka: Rozměr 0,3 mm umožňuje jemné odstupňování při kombinaci s dalšími podložkami od tloušťky 0,1 mm.Materiálová báze: Vyrobena z tvrzené oceli 2K50 pro zajištění stability pod tlakem a odolnosti proti opotřebení.Povrch: Bez povrchové úpravy (plain) pro zachování maximální rozměrové přesnosti.ParametrHodnotaVnitřní průměr (d1)5 mmVnější průměr (d2)10 mmTloušťka (s)0,3 mmNormaDIN 988Materiáltvrzená ocel 2K50Povrchová úpravabez úpravyKonstrukční vlastnostiPodložka je navržena jako distanční prvek určený k nasazení na hřídel nebo k opření o osazení. Na rozdíl od běžných spojovacích podložek (např. DIN 125) vykazuje DIN 988 vysokou přesnost v tloušťce, což je kritické pro funkční vymezení vůlí v převodovkách a uloženích ložisek.Oblast použitíStrojírenství: Vyrovnání axiální vůle hřídelů a os.Automobilový průmysl: Montáž převodovek a diferenciálů.Uložení ložisek: Přesné nastavení předpětí nebo polohy ložiska v tělese.Opravy a údržba: Repase strojních sestav vyžadujících vymezení opotřebených částí.
