Podložka vymezovací DIN 988 42x52x0,1

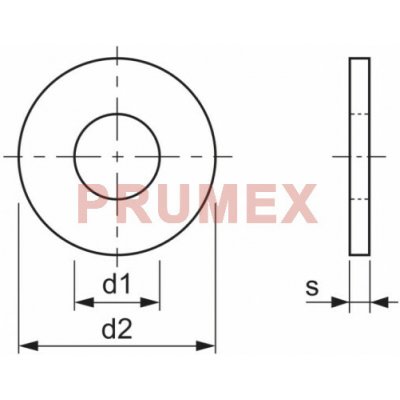

Podložka vymezovací DIN 988 42x52x0,1 Přesná vymezovací podložka (známá také jako lícovací podložka nebo Shim ring) vyrobena dle normy DIN 988 z tvrzené oceli 2K50. Tento komponent slouží k preciznímu vymezení axiální vůle a nastavení montážní polohy součástí v mechanických sestavách. Jedná se o tenkostěnný plochý kroužek bez pružného účinku, který je nezbytný pro eliminaci výrobních tolerancí u rotačních i statických dílů. Alternativní označení a identifikace: PID: 852332 DIN 988 PS 42x52x0,1 Lícovací podložka 42x52x0,1 Shim ring 42x52x0,1 Spacing washers / Supporting rings DIN 988 Stahl Passscheiben dimension: 42 x 52 x 0,1 Konstrukční vlastnosti a složení: Materiálová báze: Tvrzená ocel 2K50, zajišťující vysokou odolnost proti tlaku a tvarovou stálost při zatížení. Geometrická přesnost: Kalibrovaná tloušťka 0,1 mm s minimální tolerancí pro dosažení přesného vymezení. Typ konstrukce: Plochý kruhový profil bez vnitřního pnutí, určený pro nasazení na hřídel nebo k opření o osazení. Povrchová úprava: Bez úpravy (přírodní ocel), standardně dodáváno s ochranným olejovým filmem. ParametrHodnota Vnitřní průměr d142 mm Vnější průměr d252 mm Tloušťka s0,1 mm NormaDIN 988 MateriálTvrzená ocel 2K50 Povrchová úpravaBez úpravy Typ podložkyVymezovací / Lícovací Hlavní funkční charakteristika: Podložka je navržena pro postupné snižování axiální vůle, která vzniká jako součet výrobních tolerancí jednotlivých dílů v sestavě. Díky jemnému odstupňování tloušťky (od 0,1 mm) lze kombinací více kusů dosáhnout optimálního vymezení prostoru bez nutnosti náročného obrábění protikusů. Na rozdíl od běžných spojovacích podložek (DIN 125) je u DIN 988 kladen důraz na přesnost tloušťky a rovinnost ploch. Oblast použití a příklady aplikací: Strojírenství: Nastavení vůle v uložení ložisek na hřídelích. Převodovky: Axiální polohování ozubených kol a eliminace vůlí v převodových skříních. Automobilový průmysl: Montáž vozidel, čepů a osazení náprav. Všeobecná údržba: Vyrovnání montážních poloh u nábojů a pouzder. Montáž a údržba: Při montáži je nutné dbát na čistotu styčných ploch, aby nedošlo k ovlivnění výsledné tloušťky nečistotami. Podložky lze skládat do svazků pro dosažení požadovaného rozměru. Vzhledem k absenci povrchové úpravy se doporučuje po montáži zajistit ochranu proti korozi vhodným mazivem nebo provozní náplní stroje (např. převodovým olejem).
