Podložka vymezovací DIN 988 17x24x0,3

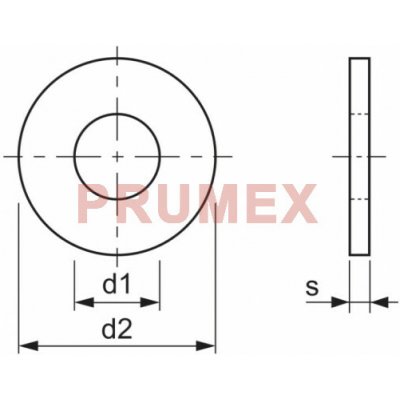

Podložka vymezovací DIN 988 17x24x0,3 Vymezovací podložka (označovaná také jako lícovací podložka nebo shim ring) dle normy DIN 988 je vysoce precizní kalibrovaný prvek určený k přesnému vymezení axiální vůle a vyrovnání výrobních tolerancí v mechanických soustavách. Je vyrobena z tvrzené oceli 2K50, která zajišťuje vysokou tvarovou stálost a odolnost proti mechanickému namáhání při kompresi, což je kritické pro stabilitu strojírenských sestav. Alternativní označení a identifikace: Typové označení: DIN 988 PS 17x24x0,3 Interní kód (PID): 852556 Produktový kód: S-P017/024/030 PS Technické názvy: Spacing washers, Supporting rings, Shim rings, Vymedzovacia podložka Geometrie a konstrukční parametry Materiálová báze: Tvrzená ocel 2K50 s vysokou mechanickou odolností. Konstrukční provedení: Plochý kruhový prvek bez pružného účinku s přesně definovanou tloušťkou. Povrchová charakteristika: Provedení bez povrchové úpravy pro zajištění přímé interakce kov na kov a zachování nominální tloušťky. Modulární systém: Možnost kombinování podložek různých tlouštěk od 0,1 mm pro dosažení přesné axiální polohy. Hlavní výhody a funkční charakteristika: Podložky DIN 988 umožňují efektivní redukci axiální vůle, která vzniká v důsledku výrobních tolerancí hřídelí, čepů a osazení. Díky kalibrované tloušťce 0,3 mm slouží jako přesný distanční prvek v sestavách, kde je vyžadován minimální pohyb součástí podél osy. Použití této podložky zvyšuje provozní spolehlivost a snižuje opotřebení uložení. Oblast použití: Strojírenská výroba: Přesné nastavení polohy ozubených kol a ložiskových domků. Automobilový průmysl: Montáž převodových skříní a diferenciálů. Opravy a údržba: Vyrovnání vůlí u repasovaných hřídelí a nábojů. Rotační mechanismy: Vymezení vůlí v uložení elektromotorů a čerpadel. ParametrHodnota NormaDIN 988 (Odpovídá ČSN DIN 988) Vnitřní průměr (d1)17 mm Vnější průměr (d2)24 mm Tloušťka (s)0,3 mm MateriálTvrzená ocel 2K50 Povrchová úpravaBez úpravy Typ komponentuShim ring / Vymezovací kroužek Pokyny k aplikaci: Při montáži je nutné zajistit čistotu dosedacích ploch, aby nedošlo k odchylce v nastavené vůli. Podložky lze vrstvit do požadovaného rozměru. Vzhledem k materiálu 2K50 a absenci povrchové úpravy doporučujeme v korozivním prostředí aplikovat mazivo nebo ochranný olej.
