Podložka vymezovací DIN 988 15x21x1Vymezovací podložka (označovaná také jako lícovaná podložka) podle normy DIN 988 je precizní distanční prvek vyrobený z tvrzené oceli 2K50. Tento plochý kruhový kroužek bez pružného účinku slouží k přesnému seřízení montážní polohy a k minimalizaci axiální vůle vznikající v důsledku výrobních tolerancí strojních součástí. Podložka je navržena pro instalaci na hřídele, čepy nebo k opření o osazení v technických sestavách.Alternativní označení a identifikace:DIN... Celý popis
Koupit za 2 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Podložka vymezovací DIN 988 15x21x1 ocel bez PÚ
Doprava:
109 Kč
Skladem
Popis

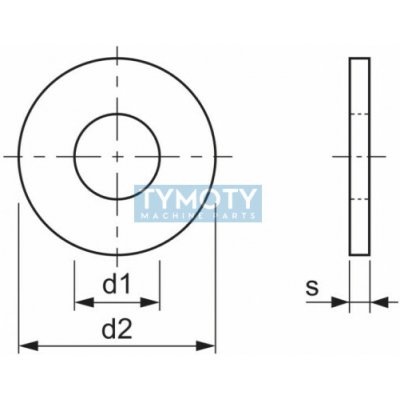

Podložka vymezovací DIN 988 15x21x1Vymezovací podložka (označovaná také jako lícovaná podložka) podle normy DIN 988 je precizní distanční prvek vyrobený z tvrzené oceli 2K50. Tento plochý kruhový kroužek bez pružného účinku slouží k přesnému seřízení montážní polohy a k minimalizaci axiální vůle vznikající v důsledku výrobních tolerancí strojních součástí. Podložka je navržena pro instalaci na hřídele, čepy nebo k opření o osazení v technických sestavách.Alternativní označení a identifikace:DIN 988 PS 15x21x1S-P015/021/100PID: 852673Vymezovacia podložka 15x21x1Kód náhrady: PS 15x21x1Konstrukční vlastnosti a složení:Materiálové provedení: Vyrobeno z tvrzené oceli 2K50 (pružinová/uhlíková ocel), která zajišťuje vysokou odolnost proti otlačení a deformaci pod tlakem.Geometrická přesnost: Definovaný vnitřní průměr d1 a vnější průměr d2 s úzkou tolerancí tloušťky pro kalibrované vymezení prostoru.Povrchová ochrana: Dodáváno bez povrchové úpravy (holý kov), obvykle s lehkým olejovým filmem pro dočasnou ochranu proti korozi.Možnost vrstvení: Jednotlivé podložky o tloušťce od 0,1 mm lze spojit kombinací různých tlouštěk pro dosažení přesné požadované hodnoty axiálního vymezení.ParametrHodnotaVnitřní průměr (d1)15 mmVnější průměr (d2)21 mmTloušťka (s)1 mmNormaDIN 988MateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyTypPS (vymezovací)Oblast použití / Příklady aplikací:Strojírenství: Vyrovnání vůle os a hřídelí v převodovkách a průmyslových pohonech.Automobilový průmysl: Montáž vozidel, náprav a uložení točivých částí.Ložisková uložení: Nastavení předpětí nebo vymezení axiálního pohybu v ložiskových domcích.Jemná mechanika: Distanční prvek pro přesné ustavení ozubených kol a nábojů.Pokyny k aplikaci:Při montáži je nutné zajistit, aby podložka byla instalována na čistou plochu bez nečistot, které by mohly ovlivnit celkovou tloušťku sestavy. Vymezovací podložky DIN 988 nejsou určeny pro použití jako standardní podložky pod šrouby (jako DIN 125), jejich funkce je výhradně distanční a lícovací.
