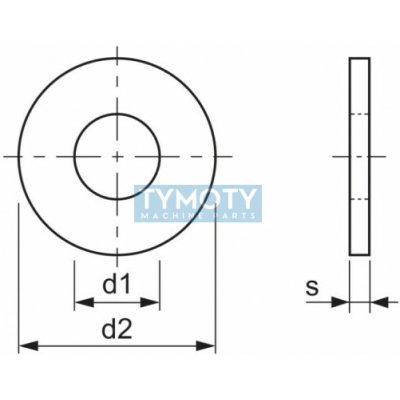

Podložka vymezovací DIN 988 14x20x0,5

Podložka vymezovací DIN 988 14x20x0,5Vymezovací podložka odpovídající normě DIN 988 (Passscheibe) je vysoce přesný distanční prvek určený pro vymezení axiálních vůlí a přesné nastavení montážních tolerancí v mechanických sestavách. Tato tenkostěnná podložka je vyrobena z tvrzené oceli 2K50, což zajišťuje její tvarovou stabilitu a odolnost proti deformaci při tlaku. Primárně se využívá v případech, kdy je nutné eliminovat nežádoucí axiální pohyb u ložisek, hřídelí, ozubených kol nebo čepů.Alternativní označení a identifikace:PID: 852612Typové označení: DIN 988 PS 14x20x0,5Interní kód: S-P014/020/050Ekvivalenty: Shim rings, Spacing washers, Supporting rings, Passscheiben StahlSlovenský název: Vymedzovacia podložka DIN 988Konstrukční vlastnosti a materiálMateriálové složení: Vyrobeno z tvrzené oceli typu 2K50, která poskytuje vysokou pevnost v tlaku.Geometrická přesnost: Plochý kruhový profil s precizně broušenou tloušťkou pro kalibrované podložení.Povrchová úprava: Dodáváno bez dodatečné povrchové úpravy (holá ocel), zpravidla konzervováno lehkým olejovým filmem.Funkční charakteristika: Pevný distanční prvek bez pružného účinku, určený pro stacionární i rotační uložení.ParametrHodnotaNormaDIN 988Vnitřní průměr (d1)14 mmVnější průměr (d2)20 mmTloušťka (s)0,5 mmMateriálTvrzená ocel 2K50Povrchová úpravaBez úpravyTypPS (Passscheibe)Oblast použití / Příklady aplikací:Strojírenství: Nastavení axiální vůle u kuličkových a válečkových ložisek.Automobilový průmysl: Vymezení polohy ozubených kol v převodovkách a diferenciálech.Údržba a servis: Vyrovnání nerovností a opotřebení u čepů a hřídelových osazení.Přesná mechanika: Kalibrované podložení součástí pro dosažení přesné geometrické polohy.Pokyny k aplikaci:Při montáži je klíčové zajistit, aby podložka dosedala na čistou a rovnou plochu. Vzhledem k malé tloušťce (0,5 mm) je nutné dbát na to, aby při nasazování na hřídel nedošlo k její deformaci nebo vzpříčení. Kombinací více podložek různých tloušťek lze dosáhnout velmi jemného odstupňování celkového vymezení v řádech setin až desetin milimetru.
