Podložka vymezovací DIN 988 14x20x0,2

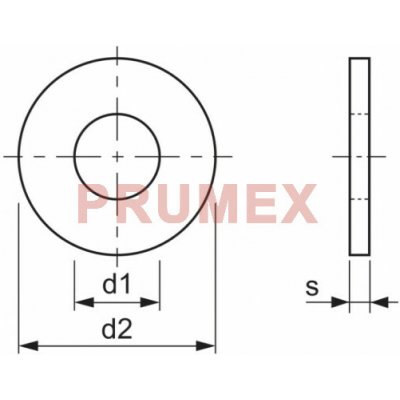

Podložka vymezovací DIN 988 14x20x0,2Přesná vymezovací podložka (označovaná také jako lícovaná podložka nebo Passscheibe) odpovídající normě DIN 988 je určena k přesnému axiálnímu vymezení vůlí a nastavení montážní polohy strojních součástí. Jedná se o tenkostěnný plochý kroužek bez pružného účinku, vyrobený z kvalitní tvrzené oceli 2K50, který umožňuje jemné kalibrované seřízení v sestavách, kde běžné spojovací podložky nedosahují potřebných tolerancí.Alternativní označení a identifikace:Typové označení: DIN 988 PS 14x20x0,2Odpovídající názvy: Shim rings, Spacing washers, Supporting rings, PassscheibenKódové varianty: 852432, 14 x 20 x 0,2 PU=SKonstrukční vlastnosti a složení:Materiálové provedení: Tvrzená ocel 2K50 se specifickými mechanickými vlastnostmi pro vysokou odolnost v tlaku.Geometrická přesnost: Kalibrovaná tloušťka 0,2 mm pro precizní distanční funkci.Povrchový stav: Dodáváno bez dodatečné povrchové úpravy (blank), obvykle s lehkým olejovým filmem proti korozi.Konstrukce: Plochý kruhový profil s přesně definovaným vnitřním (d1) a vnějším (d2) průměrem.ParametrHodnotaNorma DIN988Vnitřní průměr d1 (mm)14Vnější průměr d2 (mm)20Šířka s (mm)0,2Materiáltvrzená ocel 2K50Povrchová úpravabez úpravyTypPS (Passscheibe)Hlavní výhody a funkční charakteristika:Eliminace vůlí: Umožňuje přesné nastavení axiální vůle hřídelí, čepů a ložiskových těles.Nízká tolerance: Vysoká přesnost tloušťky zajišťuje rovnoměrné rozložení sil v sestavě.Strukturální stabilita: Tvrzená ocel zabraňuje deformaci podložky při vysokém axiálním tlaku.Oblast použití a příklady aplikací:Strojírenství: Montáž ložisek a převodovek k dosažení správného předpětí.Automobilový průmysl: Vymezení vůlí u diferenciálů a rozvodových mechanismů.Robotika a jemná mechanika: Nastavení polohy ozubených kol na hřídelích a v pouzdrech.
