Podložka pod nýty DIN 9021 M6 / 6,4 pozink

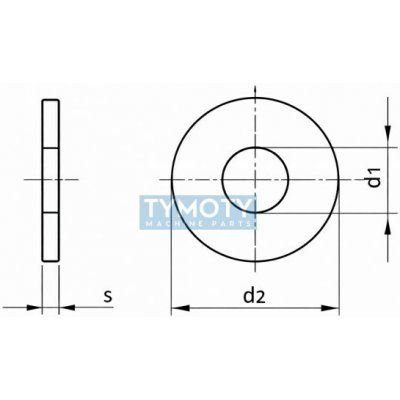

Podložka pod nýty DIN 9021 M6 / 6,4 pozinkPlochá kruhová podložka s výrazně zvětšeným vnějším průměrem (přibližně trojnásobek průměru závitu) určená pro šroubové a nýtové spoje. Tato podložka je konstruována pro optimální rozložení tlaku na podkladový materiál, čímž zabraňuje jeho deformaci nebo vtlačení hlavy spojovacího prvku, a to i v případech otvorů s větší vůlí nebo u měkkých materiálů.Alternativní označení a identifikace:Normy: DIN 9021, ISO 7093, ISO 7093-1, ISO 7093-2, ČSN 021726Typové kódy: 851405, S-P06,4 NYT PEkvivalenty: Podložka plochá velká D=3xd, Rivet washer, Round washerGeometrie a konstrukceKonstrukční provedení: Plochá podložka bez zkosení s velkým vnějším průměrem.Poměr rozměrů: Vnější průměr odpovídá přibližně 3 × jmenovitý průměr otvoru (D ~ 3xd).Materiál: Konstrukční ocel s třídou tvrdosti 100HV (případně v rozsahu 100/140 HV).Povrchová úprava: Galvanický zinkový chromát (gal Zn) pro základní antikorozní ochranu.ParametrHodnotaJmenovitý rozměr (pro závit)M6Vnitřní průměr (d1)6,4 mmVnější průměr (d2)18,0 mmTloušťka (s)1,6 mmMateriálOcelTřída tvrdosti100HVPovrchová úpravaGalvanický zinekProduktová třídaA/COdpovídající normyDIN 9021, ISO 7093, ČSN 021726Hlavní výhody a funkční charakteristikaDíky své široké dosedací ploše podložka efektivně roznáší svěrnou sílu na větší plochu materiálu. To je kritické při spojování plechů, plastů nebo dřevěných konstrukcí, kde hrozí protažení hlavy šroubu nebo nýtu skrze podklad. Podložka vykazuje vysokou rovinnost dosedacích ploch a přesnou geometrii dle produktové třídy.Oblast použití a příklady aplikacíPrimární využití nachází v průmyslové výrobě při nýtování, montáži karosářských dílů, v nábytkářském průmyslu a při realizaci dřevostaveb. Je vhodná pro spoje, kde je nutné překrýt nadměrné nebo poškozené průchozí otvory. Používá se v kombinaci s metrickými šrouby M6 a odpovídajícími nýty.
