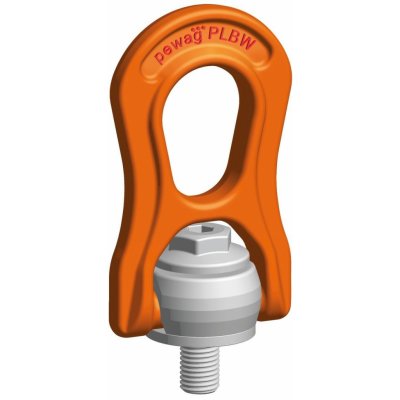

Pewag Otočný vázací bod PLBW Beta Nosnost: 0,6 t, PLBW

V současné době dochází k doprodeji skladových zásob vázacích bodů PLBW a již nebudou dále vyráběny. Nyní budou nahrazovány body pod označením PLZW. Doporučujeme ověřit skladovou dostupnost před objednávkou, protože některé rozměry mohou být již nedostupné.

Toto je další vázací bod, který je otočný o 360°. Oko je sklopné do úhlu 180° a drží v jakékoliv požadované pozici díky vyměnitelné patentované pružině.

Každý upínací bod je označen individuálním sériovým číslem a povolenou nosností pro většinu nepřímých zavěšení, s možností zvýšené nosnosti v přímém tahu. Šestiúhelníkový speciální šroub vyrobený z materiálu v pevnostní třídě 10.9 je také vyměnitelný a chráněný proti ztrátě. Šroub je 100 % defektoskopicky testován a opatřen povrchovou úpravou proti korozi a je označen nosností a velikostí závitu. Může být montován šestihranným nebo francouzským klíčem.

PLBW Beta upínací bod je dostupný s metrickým nebo UNC - závitem. Verze s metrickým závitem je také dostupná s délkou závitu na přání zákazníka.

Všechny nosnosti, rozdělené dle způsobu zavěšení, počtu pramenů a úhlu sklonu jsou obsaženy v tabulce, která je nedílnou součástí návodu k použití každého vázacího bodu.

Metoda zdvihání



Počet pramenů


1
1
2
2
2
2
3 - 4
3 - 4
2
3 - 4

Úhel


0°
90°
0°
90°
0 - 45°
45 - 60°
0 - 45°
45 - 60°
asymet.
asymet.

Označení
Závit (mm)
Utahovací moment (Nm)
Nosnost (kg)

PLBW 0,3 t
M8
6
500
300
1 000
600
400
300
600
450
300
300

PLBW 0,6 t
M10
10
1 000
600
2 000
1 200
800
600
1 300
900
600
600

PLBW 1 t
M12
15
1 300
1 000
2 600
2 000
1 400
1 000
2 100
1 500
1 000
1 000

PLBW 1,3 t
M14
30
2 000
1 300
4 000
2 600
1 800
1 300
2 700
1 900
1 300
1 300

PLBW 1,6 t
M16
50
2 500
1 600
5 000
3 200
2 200
1 600
3 400
2 400
1 600
1 600

PLBW 2 t
M18
70
3 000
2 000
6 000
4 000
2 800
2 000
4 200
3 000
2 000
2 000

PLBW 2,5 t
M20
100
3 500
2 500
7 000
5 000
3 500
2 500
5 300
3 700
2 500
2 500

PLBW 3 t
M22
120
4 500
3 000
9 000
6 000
4 200
3 000
6 300
4 500
3 000
3 000

PLBW 4 t
M24
160
5 500
4 000
11 000
8 000
5 600
4 000
8 400
6 000
4 000
4 000

PLBW 5 t
M27
200
6 500
5 000
13 000
10 000
7 000
5 000
10 500
7 500
5 000
5 000

PLBW 6,3 t
M30
250
7 000
6 300
14 000
12 600
8 800
6 300
13 200
9 400
6 300
6 300

PLBW 8 t
M33
270
9 000
8 000
18 000
16 000
11 000
8 000
16 500
12 000
8 000
8 000

PLBW 10 t
M36
320
11 000
10 000
22 000
20 000
14 000
10 000
21 000
15 000
10 000
10 000

PLBW 12,5 t
M42
400
13 500
12 500
27 000
25 000
17 500
12 500
26 300
18 700
12 500
12 500

PLBW 15 t
M48
600
16 000
15 000
32 000
30 000
21 000
15 000
32 000
22 500
15 000
15 000



Označení
Závit (mm)
Nosnost (t)
a (mm)
b (mm)
c (mm)
e (mm)
f (mm)
g (mm)
h  (mm)
n (mm)
n max (mm)

(mm)

(mm)
Hmotnost (kg/ks)

PLBW 0,3 t
M8
0,3
29
56
30
38
18
27
94
13
80
8
15
0,31

PLBW 0,6 t
M10
0,6
29
56
30
38
18
27
94
15
100
8
15
0,35

PLBW 1 t
M12
1
29
56
30
38
18
27
94
17
180
8
15
0,37

PLBW 1,3 t
M14
1,3
43
79
45
55
25
38
138
22
220
10
24
1,03

PLBW 1,6 t
M16
1,6
43
79
45
55
25
38
138
24
260
10
24
1,04

PLBW 2 t
M18
2
43
79
45
55
25
38
138
27
295
10
24
1,07

PLBW 2,5 t
M20
2,5
43
79
45
55
25
38
138
30
335
10
24
1,08

PLBW 3 t
M22
3
64
118
68
85
38
58
209
33
355
14
36
3,50

PLBW 4 t
M24
4
64
118
68
85
38
58
209
36
355
14
36
3,60

PLBW 5 t
M27
5
64
118
68
85
38
58
209
40
355
14
36
3,60

PLBW 6,3 t
M30
6,3
64
118
68
85
38
58
209
45
355
14
36
3,70

PLBW 8 t
M33
8
106
188
108
132
60
91
331
54
328
19
55
14,30

PLBW 10 t
M36
10
106
188
108
132
60
91
331
59
328
19
55
14,40

PLBW 12,5 t
M42
12,5
106
188
108
132
60
91
331
69
328
19
55
14,70

PLBW 15 t
M48
15
106
188
108
132
60
91
331
74
328
19
55
15,00
