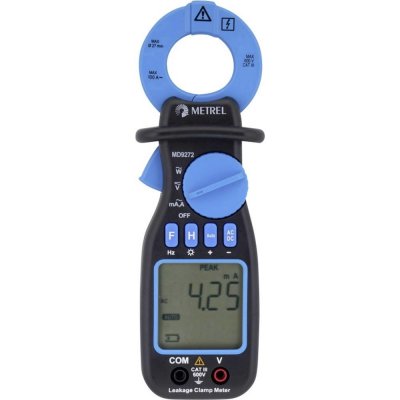

Metrel MD 9272

MD 9272
kompaktní klešťový měřič unikajících proudů, výkonů a zkreslení
Funkce a vlastnosti přístroje:
Měření:

střídavých proudů s rozlišením až 10 µA
střídavého a stejnosměrného napětí
celkového harmonického zkreslení
jednotlivých harmonických složek
crest factoru
činného, zdánlivého, jalového výkonu
účiníku
fázového posunu

Další parametry:

měří skutečnou efektivní hodnotu TRMS
LCD podsvětlený displej
funkce HOLD, MAX, MIN, PEAK
automatické přepínání rozsahů
automatické vypínání

Rozsah dodávky:

Přístroj MD 9272
2 ks měřicí šňůry
2 ks baterie 1,5 V
Pouzdro
Záruční list
Návod k používání v AJ.
Kartónový obal

Technické parametry:
Střídavý TRMS proud

Rozsah / rozlišení
Chyba měření

40 mA / 10 µA
±(0,8 % z MH + 3 D)*

400 mA / 100 µA

4 A / 1 mA

40 A / 0,01 A
±(1 % z MH + 3 D)*

100 A / 0,1 A
±(1,2 % z MH + 3 D)*

Střídavé TRMS napětí

Rozsah / rozlišení
Chyba měření

40 V / 0,1 V
±(0,5 % z MH + 4 D)*

400 V / 0,1 V
±(0,5 % z MH + 2 D)*

600 V / 1 V

Celkové harmonické zkreslení

Rozsah / rozlišení
Chyba měření

0,0 ÷ 99,9 % / 0,1 %
±(2 % z MH + 3D)*

100 ÷ 999 % / 1 %

Kmitočet

45 ÷ 500 Hz / 0,1 Hz
±(0,5 % MH + 2 D)*

Jednotlivé harmonické složky (na rozsazích mA, A, V)

Harmonická/Funkce
mA, A
V

1 ÷ 9
±(1 % z MH + 3 D)*
±(0,5 % MH + 2 D)*

10 ÷ 19
±(2 % z MH + 3 D)
±(1 % MH + 2 D)

Crest factor (na rozsazích mA, A, V)

Funkce
Rozsah / rozlišení
Chyba měření

mA, A, V
1,00 ÷ 2,99 / 0,01
±(2 % z MH + 2D)*

3,00 ÷ 9,99 / 0,01
±(3 % z MH + 5D)*

Špičková hodnota

Funkce
Vzorkování
Rozsah / rozlišení
Chyba měření

mA, A
25 μs
40 mA / 10 μA
±(3 % z MH + 3 D)*

400 mA / 0,1 mA

4 A / 1 mA

40 A / 10 mA

100 A / 0,1 A

V
40 V / 0,1 V

400 V / 0,1 V

600 V / 1 V


Výkon, účiník, fázový posuv

Funkce
Rozsah / rozlišení
Chyba měření

W, VAr, VA
0,000 ÷ 9,999 / 0,001 W, VA, VAr
±(1 % z MH + 30 D)*

10,00 ÷ 99,99 / 0,01 W, VA, VAr

100,0 ÷ 999,9 / 0,1 W, VA, VAr

1000 ÷ 9999 / 1 W, VA, VAr

kW, kVAr, kVA
10,00 ÷ 60,0 / 0,01 kW, kVA, kVAr
±(2 % z MH + 30 D)*

účiník
0,00 ÷ 1,00 / 0,01
±(1 % z MH + 1 D)*

fázový posuv
-180,0° ÷ 180,0° / 0,1°
±(1 % z MH + 4 D)*

* MH značí měřenou hodnotu, D značí digit
Chyby měření jsou definovány v rozsahu 1 % ÷ 100 % měřicího rozsahu.Udané chyby měření platí v referenčních podmínkách, tj. v rozsahu teplot 23°C ± 5°C při relativní vlhkosti < 70%.
Všeobecně:

Napájení
2 x alkalické baterie 1,5 V, velikost AA

Displej
zákaznický LCD 3 3/4 místa + 3 místa + další symboly

Třída ochrany
II (dvojitá izolace)

Přepěťová kategorie
CAT III / 600 V

Max. průměr měřeného vodiče
28 mm

Rozměry
185 x 62x 42 mm

Hmotnost
asi 210 g ( bez baterií)

Maximální měřený proud
100A
