Matice levý závit nízká DIN 439B M10 nerez A2

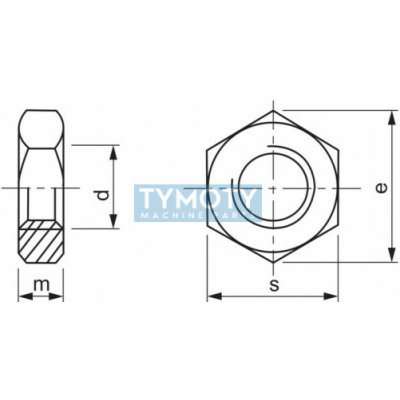

Matice levý závit nízká DIN 439B M10 nerez A2Šestihranná nízká matice s levotočivým metrickým závitem vyrobená z nerezové oceli třídy A2. Tento spojovací prvek odpovídá specifikaci DIN 439B (provedení se sražením) a je navržen pro lehké spoje s omezeným montážním prostorem nebo jako pojistná kontramatice k zajištění spoje proti samovolnému uvolnění vlivem vibrací nebo opačného směru zatížení.Alternativní označení a identifikace:Normy: DIN 439B, ISO 4035, ČSN 021403Kódové označení: S-M10lz N A2, PID 716137Závit: M10 LH (Left Hand - levotočivý)Typ: Šesťhranná nízka matica s ľavým závitomKonstrukční a materiálové vlastnosti:Levotočivý závit: Určen pro specifické mechanické sestavy, napínače a rotační součásti vyžadující opačný směr stahování.Nízký profil: Redukovaná výška 5 mm umožňuje instalaci v místech, kde standardní matice (DIN 934) nelze z prostorových důvodů použít.Nerezová ocel A2: Materiál z austenitické oceli zajišťuje vysokou odolnost proti korozi ve venkovním prostředí a vlhkých provozech.Provedení B: Matice se sražením hran, které usnadňuje náběh montážního nářadí a zlepšuje estetiku spoje.ParametrHodnotaPrůměr závituM10Směr závituLevý (LH)Stoupání závitu1,50 mmVýška matice (m)5 mmŠířka přes plochy (s)17 mmŠířka přes rohy (e)18,9 mmMateriálNerezová ocel A2 (AISI 304)Pevnostní třídaA2-50 / A2-70Norma DIN439BNorma ISO4035Norma ČSN021403Povrchová úpravaBez úpravyOblast použití a příklady aplikací:Zajišťovací (kontra) matice k běžným šestihranným maticím.Mechanické převody, napínače a hřídele s levotočivým směrem otáčení.Potravinářský a chemický průmysl díky korozivzdornému materiálu A2.Stavební konstrukce s požadavkem na malou konstrukční výšku spoje.Technická specifikace a montáž:Při montáži je nutné zohlednit levý směr otáčení (utahování proti směru hodinových ručiček). Norma DIN 439 je v moderních sestavách nahrazována normou ISO 4035, avšak při záměně je nutné ověřit přesnou shodu výšky matice a rozměru přes plochy (s), které se mohou u starších a novějších verzí mírně lišit. Provedení nerez A2 je standardem pro všeobecné korozní namáhání, pro agresivní chemické prostředí nebo slanou vodu se doporučuje varianta A4.
