Univerzální modul HMI s 15,6" IPS LCD displejem a kapacitním dotykovým panelem. Vlastnosti DMG19108C156_05WTC: Založeno na T5L2, se systémem DGUS II. 15,6", rozlišení 1920*1080 pixelů, 16,7M barev, IPS-TFT-LCD, 2K HD Kapacitní dotykové ovládání Vestavěné hodiny RTC a bzučák Princip fungování displejů DWIN HMI K návrhu uživatelského rozhraní a definování principů jeho ovládání používáme specializovanou aplikaci DGUS TOOL. Umožňuje importovat předem navrženou grafiku, vytvářet tlačítka,... Celý popis
Koupit za 4 800 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis
Univerzální modul HMI s 15,6" IPS LCD displejem a kapacitním dotykovým panelem.
Vlastnosti DMG19108C156_05WTC:
Založeno na T5L2, se systémem DGUS II.
15,6", rozlišení 1920*1080 pixelů, 16,7M barev, IPS-TFT-LCD, 2K HD
Kapacitní dotykové ovládání
Vestavěné hodiny RTC a bzučák
Princip fungování displejů DWIN HMI
K návrhu uživatelského rozhraní a definování principů jeho ovládání používáme specializovanou aplikaci DGUS TOOL. Umožňuje importovat předem navrženou grafiku, vytvářet tlačítka, diagramy a pole pro zadávání dat. Sestavené soubory se přenášejí na kartu SD a odtud se kopírují do paměti displeje. Z hlediska mikrokontroléru spočívá provoz v odesílání a přijímání předem definovaných datových rámců prostřednictvím rozhraní UART.
Specyfikacja DMG19108C156_05WTC
Rozhraní:
Přenosová rychlost: 3150~3225600b/s, Typ: UART. 115200bps
Provozní režim: UART2: N81 UART TTL ON=TTL/CMOS; OFF=RS232
Uživatelské konektory: - 8Pin_2.0mm
Flash paměť: 1: 32MBytů NOR Flash, pro grafiku, písma, zvukové soubory. Počet záznamů přes: 100,000
Rozhraní pro karty SD: Rychlost stahování: FAT32, rychlost stahování: 4Mb/s, rozhraní FAT32, rychlost: 4Mb/s
Displej:
Počet barev: Počet barev: 16,7 milionu
Typ LCD: IPS-TFT-LCD
Pozorovací úhly: 85°/85°/85°/85° (L/R/U/D)
Zobrazovací plocha 342,2 mm (š) × 191,6 mm (v)
Rozlišení 1920 × 1080
LED podsvícení
Jas: 250nit
Dotykový panel:
Typ: CTP (kapacitní dotykový panel)
Struktura: G+FF
Dotykový režim: Podporuje dotyk i přejetí prstem
Tvrdost povrchu: 6H
Propustnost světla: více než 90 %
Napájení:
Napájecí napětí: 12~36V
Spotřeba proudu při zapnutém podsvícení: VCC = +12V, 580mA
Current consumption with backlight off: VCC = +12V, 170mA
Provoz displeje
Sada obsahuje:

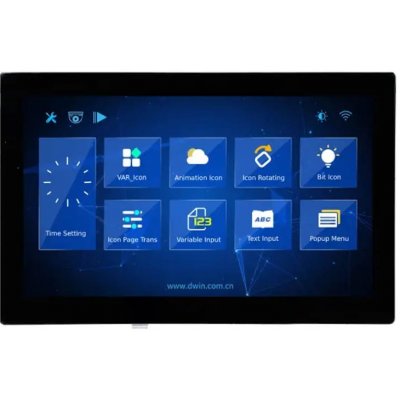

LCD 15,6" 2K HD 1920*1080 kapacitní dotykový panel DWIN HMI DMG19108C156_05W（Commerical Grade)
