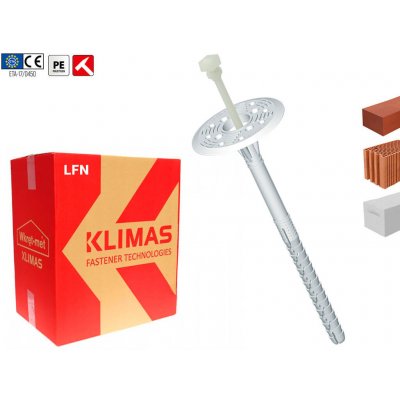

Klimas Wkret-Met 10x260mm - 100ks - Fasádní natloukací hmoždinky LFN - plastový trn - s prodlouženou expanzní zónou

LFN-10 Hmoždinka fasádní natloukací s plastovým trnem a prodlouženou expanzní zónou
Natloukací talířové Fasádní plastové hmoždiny LTX jsou výrobkem renomované firmy Klimas Wkręt-met. Tyto hmoždinky o průměru 10 mm s plastovým trnem a prodlouženou expanzní zónou jsou určeny pro mechanické kotvení tepelně izolačních fasádních desek z expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS pro domy, bytovédomy a komerční budovy. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií B, C, a E.

Talířová hmoždinka je vyrobena z polypropylenu a plastový trn z polyamidu a je zesílen skelným vláknem, což snižuje tepelné ztráty. Tato hmoždinka se na fasádu kotví nejčastěji. zápustnoumontáží, kdy je hmoždLFN PLAST           PARAMETRY PRODUKTURozměr (Lk x dk)10x160 mmPrůměr (dk):10 mmDélka (Lk): 160 mmPrůměr Hlavičky (Dk):60 mmMateriál hmoždinky:Polypropylen PPHloubka kotvení (heff):70 mmHĺbka otvoru (h0):75 mmTepelná vodivost (χ):0,000 W/KPevnost talířku (S):0,3 kN/mmTrn:Polyamid zesílenýskelným vláknemSpotřeba:cca 2 - 4 ks na m2Obsah balení:200 ks

inka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu. Po zatloučení trnu se hmoždinka zafixuje a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelněizolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použít fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s kratší expanzí pro méně náročné podmínky kotvení.
PARAMETRY PRODUKTURozměr (Lk x dk)10x260 mmPrůměr (dk):10 mmDélka (Lk): 260 mmPrůměr Hlavičky (Dk):
60 mmMateriál hmoždinky:Polypropylen PPHloubka kotvení (heff):70 mmHĺbka otvoru (h0):75 mmTepelná vodivost (χ):0,000 W/KPevnost talířku (S):0,3 kN/mmTrn:Polyamid zesílený
skelným vláknemSpotřeba:cca 2 nebo 4 ks na m2Obsah balení:
200 ks Výrobek je certifikován podle ETA-17/0450 - a podle ETAG 014 Charakteristická únosnost podle ETA 17/0450 Kategorie podkladu
Podklad
Hustota
[kg/dm3]
Charakteristická únosnosť [kN]
BKeramické plné cihly
≥ 2,00
0,75
CKeramické duté bloky
≥ 1,60
0,50
CPerforované cihly
≥ 1,20
0,80
CPorotherm 25
≥ 0,80
0,50
EPórobeton AAC 2
≥ 0,35
0,30
EPórobeton AAC 7
≥ 0,65
0,85
Výhody LFN Fasádních hmoždinek Inovativní konstrukce zátky Velké množství kotvících "kapslí a výstupků" na přitlačovací straně talíře zvyšuje přilnavost lepicí malty. Vyšší tuhost podpůrné podložky znamená lepší pevnost fixovaného materiálu Plastový trnu Díky plastovému trnu se předchází následným tepelným mostům a korozi fasády v místě kotvení hmoždinky Dlouhá expanzní zóna Zabezpečuje spolehlivé a rovnoměrné rozložení sil v podkladu. Nový vylepšený design S hloubkou kotvení 70 mm (B, C, E)
Tabulka pro výběr správného rozměru fasádní hmoždiny LFN s prodlouženou expanzní zónou.
Tloušťka izolačního mat. tfix [mm]
Nové budovy - 10 mm lepidlaStaré budovy - 10 mm lepidla + 20 mm stará omítka*
S frézováním
NeAnoNe AnoLFN 10x140mm60804060LFN 10x160mm801006080LFN 10x180mm10012080100LFN 10x200mm120140100120LFN 10x220mm140160120140LFN 10x260mm180200160180LFN 10x300mm220240200220
*přibližná tloušťka izolačního materiálu
Způsob montáže Viditelná montáž Zápustná montáž
1. Před instalací identifikujte podklad a vyjměte vhodné upevňovací prvky

2. Zvolte přiměřenou délku kotevního prvku (hmoždinky) tak, aby dilatační zóna byla v konstrukčním materiálu stěny

3. Minimální délka kotevního prvku je:

Ld (celková délka hmoždiny) = tfix + ttol + heff

kde: tfix - tloušťka upevňovaného izolačního materiálu, ttol - tloušťka podkladové vrstvy (lepidlo + stávající omítka), heff - hloubka kotvení kotevního prvku v podkladu (uvedeno v archu a v technickém schválení)

4. Před montáží připravte podklad podle doporučení výrobce ETICS

5. Správně upevněte tepelněizolační panely pomocí lepidla

6. Průměr vyvrtaných otvorů by měl odpovídat průměru použitých spojovacích prvků (hmoždinek)

7. Vyvrtané otvory v podkladech by měly být hlouběji o min. 10 mm v porovnání s hloubkou kotvení hmoždinky

8. Vyčistěte otvory vyvrtané do pevných materiálů od vrtů pohybem vrtačky tam a zpět při snížené rychlosti a opakujte to čtyřikrát

9. Vyvrtávejte otvory do podkladu z dutých cihel a pórobetonu bez příklepu, protože to způsobí rozbití vnitřní stěny podkladu a sníží to odolnost spojovacích prvků proti vytažení

10. Počet kotev na 1m2 by měl být definován v návrhu tepelné izolace.

Doporučený počet hmoždinek:

PRO POLYSTYREN a STYRODUR: min. 2 ks/deska – 4 ks/m2

PRO MINERÁLNÍ VLNU - min. 6 ks/m2

Doporučení nenahrazuje návrh tepelné izolace!!

11. Upevňovací prvky upevněte tak, aby se místo instalace shodovalo s místem, kde je lepidlo umístěno na tepelněizolačním panelu

12. Vložte tělo spojovacího prvku tak, aby podložka spojovacího prvku (plastová hlavička hmoždinky) byla pokryta tepelně izolačním materiálem (polystyrenem)

13. Potom zatlačte upevňovací kolík, abyste pevně připevnili upevňovací prvek

14. Nezatloukejte upevňovací prvky (hmoždinky), když je kolík již zasunut, protože by se mohly zlomit

15. Upevňovací prvky lze instalovat do vyříznutých otvorů pomocí plastové frézy pro vyříznutí otvorů do polystyrenu, tzv. zápustná montáž. Frézu naleznete také v našem e-shopu.

16. Po namontování hmoždinky zakryjte místo montáže polystyrenovou zátkou. Zátky naleznete také v našem e.shopu.
