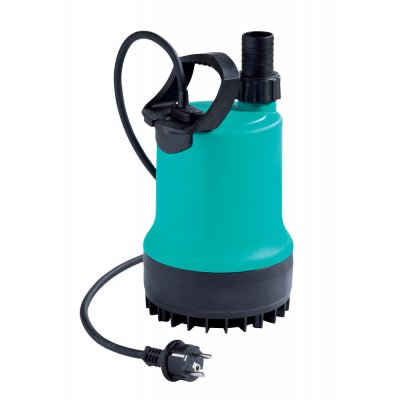

Wilo TM 32 / 7 4048412

Vaše výhody

Optimální pro uživatele – ergonomické držadlo, nízká hmotnost, provedení se zástrčkou (Plug&Pump)

Provozně spolehlivé – motor z ušlechtilé oceli s chlazením obtékáním pláště, mechanickou ucpávkou a těsnicí komorou

Drain TMR s odčerpáváním zbytkové vody – minimální hladina zbytkové vody 2 mm

Konstrukce
Ponorné čerpadlo na splaškovou vodu
Použití
Čerpání

Odpadní voda bez fekálií a složek s dlouhými vlákny

Splašková voda


Vybavení/funkce

Připojovací kabel se zástrčkou

Plovákový spínač

Samovypínací termická kontrola motoru

Chlazení obtékáním pláště


Obsah dodávky

Čerpadlo s přívodním kabelem a zástrčkou

Namontovaný plovákový spínač (kromě TM 32/8-10)

Přípojka na závit se zpětnou klapkou (Drain TMW/TMR)

Hadicové připojení, přiloženo (Drain TM)

Návod k montáži a obsluze

Typový klíč

Např.:

Wilo-Drain TMW 32/11 HD-10M

TM

Konstrukční řada

W

Provedení:

bez: Standardní

W: s vířicím zařízením

R: s odčerpáním zbytkové vody

32

Jmenovitá světlost přípojky výtlaku

11

Max. dopravní výška v m

HD

Provedení pro agresivní média (AISI 316L)

10M

Odlišné délky kabelů:

10M: 10m přívodní kabel

30M: 30m přívodní kabel

Technické údaje

Síťová přípojka 1~ 230 V, 50 Hz

Třída krytí: IP68

Max. hloubka ponoru:

4 m; délka kabelu: 1 m

10 m; délka kabelu: 4 m

Teplota média: 3 ... 35 °C, krátkodobě do 3 minut max. 90 °C

Výtlačné hrdlo:

Drain TM: Hadicové připojení 35 mm

Drain TMW/TMR: Rp 1¼


Materiály
TM/TMW/TMR:

Skříň motoru 1.4301(AISI 304)

Skříň čerpadla: PP-GF30

Oběžné kolo: PPE/PS-GF20

Hřídel: 1.4104 (AISI 430F)

Utěsnění:

Na straně motoru: NBR

Na straně média: Uhlík/keramika

TMW ... HD:

Skříň motoru 1.4404 (AISI 316L)

Skříň čerpadla: PP-GF30

Oběžné kolo: PPE/PS-GF20

Hřídel: 1.4404 (AISI 316L)

Utěsnění:

Na straně motoru: NBR

Na straně média: Uhlík/keramika

Popis/konstrukce
Ponorné motorové čerpadlo pro pevnou a mobilní instalaci do mokrého prostředí v plně automatickém provozu prostřednictvím namontovaného plovákového spínače.
Hydraulika
Čerpadla jsou vybavena otevřeným vícekanálovým oběžným kolem a mají průchod oběžným kolem 10 mm (TM/TMW) nebo 2 mm (TMR). Přípojka výtlaku je provedena jako vertikální hadicové připojení (TM) nebo přípojka na závit (TMW/TMR).
Motor
Motor na střídavý proud s integrovaným provozním kondenzátorem a chlazením obtékáním pláště. Teplo motoru je přes skříň motoru předáváno přímo dopravovanému médiu.
Motor je vybaven samovypínací termickou kontrolou. Tzn. že se motor při přehřátí vypne a po ochlazení se opět automaticky zapne.
Utěsnění
Utěsnění se provádí na straně média mechanickou ucpávkou, na straně motoru hřídelovým těsnicím kroužkem. Mezi těsněními se nachází těsnicí komora s náplní bílého oleje.
Kabel
Čerpadlo je vybaveno 4 nebo 10m přívodním kabelem s ochranným kontaktem a namontovaným plovákovým spínačem (ne TM 32/8-10M).
Provedení:

Drain TMW s funkcí Twister – funkce Twister zajišťuje stálé víření v sací oblasti čerpadla. Tím je zamezeno klesání a usazování sedimentujících látek. Tím se docílí čisté čerpací jímky a sníží se tvorba zápachu

Drain TMR s odčerpáváním zbytkové vody – Speciální sací košík umožňuje odčerpání média až na zbytkovou úroveň 2 mm.
