Šroub zápustný s drážkou DIN 963 M4x90 pozink

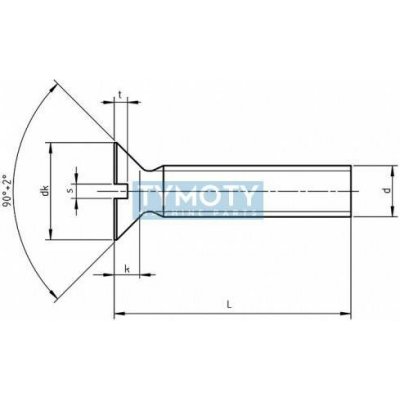

Šroub se zápustnou hlavou s drážkou DIN 963 M4x90, ocel 4.8, pozink Tento spojovací prvek představuje standardizovaný strojírenský šroub se zápustnou hlavou a průběžnou drážkou pro plochý šroubovák. Je vyroben z konstrukční oceli pevnostní třídy 4.8 a opatřen galvanickou vrstvou bílého zinku pro základní antikorozní ochranu. Konstrukce šroubu s úhlem hlavy 90° umožňuje vytvoření estetického spoje, kdy hlava po zašroubování do kuželového zahloubení plně lícuje s povrchem materiálu. Produkt splňuje mezinárodní rozměrové standardy a je určen pro spoje s nárokem na lícování bez vyčnívajících prvků. Alternativní označení a identifikace Produktové číslo (PID): 830781 Typové značení: S-ZH04/090 PD ZB Normy: DIN 963, ISO 2009, ČSN 021151 Ekvivalenty: DIN 963 4.8 M 4 x 90 zinc plated, Slotted countersunk head screw M4 Geometrie a konstrukční prvky Typ hlavy: Kuželová zápustná hlava s úhlem 90° pro úplné zapuštění do materiálu. Pohon: Průběžná (přímá) drážka určená pro standardní ploché šroubováky. Závit: Metrický závit s plným profilem až k hlavě, umožňující maximální využití délky v tenkých materiálech. Délka: Uváděná hodnota 90 mm představuje celkovou délku šroubu včetně hlavy (specifikum pro zápustné šrouby). ParametrHodnota Průměr závitu (d)M4 Celková délka (L)90 mm Stoupání závitu0,70 mm Průměr hlavy (dk)7,5 mm Výška hlavy (k)2,2 mm Šířka drážky (s)1 mm MateriálOcel Pevnostní třída4.8 Povrchová úpravaGalvanický zinek (bílý) Tvar hlavyZápustná 90° Typ drážkyPrůběžná (plochá) Typ závituMetrický Oblast použití a příklady aplikací Šroub je určen pro kovové i plastové montážní spoje ve strojírenství, elektrotechnice a přístrojové technice. Typické aplikace zahrnují: Montáž přístrojových panelů a krytů vyžadujících hladký povrch. Spojování tenkostěnných dílů, kde hlava šroubu nesmí tvořit překážku. Estetické spoje v nábytkářském průmyslu a kovovýrobě. Lícované spoje v sestavách vystavených proudění vzduchu nebo mechanickému otěru. Montáž a údržba Pro dosažení správného dosednutí hlavy je nutné předvrtaný otvor opatřit kuželovým zahloubením o úhlu 90° o odpovídajícím průměru. K utahování se používá plochý šroubovák velikosti odpovídající šířce drážky (1 mm). Pevnostní třída 4.8 definuje šroub pro spoje s nižším až středním statickým zatížením. Galvanické zinkování chrání šroub v interiérovém prostředí, není však určeno pro vysoce korozní nebo chemicky agresivní expozice.
