Šroub zápustný inbus DIN 7991 M5x25-10.9

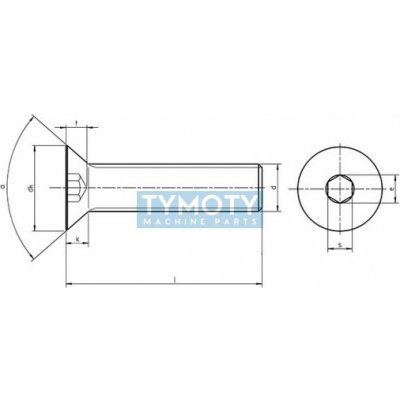

Šroub zápustný s vnitřním šestihranem DIN 7991 M5x25-10.9 Vysokopevnostní průmyslový šroub se zápustnou kuželovou hlavou a vnitřním šestihranem (inbus) dle normy DIN 7991. Tento spojovací prvek je vyroben z oceli pevnostní třídy 10.9 bez povrchové úpravy, což zajišťuje vysokou mez kluzu a pevnost v tahu. Konstrukce se zápustnou hlavou umožňuje vytvoření spoje, kde hlava šroubu lícuje s povrchem materiálu, čímž je dosaženo aerodynamického nebo esteticky čistého povrchu bez vyčnívajících prvků. Alternativní označení a identifikace: Normy: DIN 7991 (starší označení), ISO 10642 (aktuální mezinárodní ekvivalent), ČSN 021144 Kód produktu: 829540 Typové kódy: S-ZH05/025 IM 10, ISO 10642 010.9 M 5 x 25 Hledací klíče: Hexagon socket countersunk head screws, Hexa.socket CSK screws, zápustný inbus M5 Konstrukční prvky a vlastnosti Geometrie hlavy: Zápustná kuželová hlava s jmenovitým úhlem 90° pro přesné zapuštění do předvrtaného zahloubení. Typ pohonu: Vnitřní šestihran (inbus) o velikosti 3 mm, umožňující bezpečný přenos krouticího momentu při montáži. Metoda měření délky: U zápustných šroubů se délka L (25 mm) měří jako celková délka včetně hlavy šroubu. Materiálové provedení: Ocel třídy 10.9, vhodná pro spoje s vysokým statickým i dynamickým namáháním. Tolerance: Průměr hlavy (dk) a výška hlavy (k) jsou teoretické maximální hodnoty podléhající výrobním tolerancím dle příslušných norem. ParametrHodnota Jmenovitý průměr závitu (d)M5 Celková délka (L)25 mm Stoupání závitu0,80 mm Průměr hlavy (dk)10 mm Výška hlavy (k)3,2 mm Výška zapuštění (h)2,3 mm Velikost šestihranu (s)3 mm Úhel zápustné hlavy90° Pevnostní třída10.9 MateriálOcel Povrchová úpravaBez úpravy (černý/olejovaný) Typ závituMetrický Konstrukční vlastnosti Šroub je vyroben z legované oceli, která po tepelném zpracování dosahuje pevnosti v tahu 1000 MPa a meze kluzu 900 MPa. Vzhledem k absenci povrchové úpravy je šroub vhodný do prostředí, kde je zajištěna antikorozní ochrana jiným způsobem (např. olejová lázeň, uzavřené převodovky) nebo kde jsou vyžadovány specifické mechanické vlastnosti bez rizika vodíkové křehkosti, která může nastat při galvanickém pokovování vysokopevnostních ocelí. Oblast použití / Příklady aplikací Strojírenská výroba a konstrukce přípravků. Montáž krytů a desek, kde je vyžadován hladký povrch bez výstupků. Automobilový průmysl a výroba dopravních zařízení. Letecký a modelářský průmysl (vysoký poměr pevnosti k hmotnosti). Upevňování kovových součástí v místech s omezeným prostorem pro hlavu šroubu. Montáž a údržba Při instalaci je nutné zajistit přesné zahloubení otvoru pod úhlem 90°, aby hlava šroubu dosedla celou svou plochou a nedocházelo k nerovnoměrnému namáhání. K dotažení se používá imbusový klíč nebo bit velikosti 3. Je nutné vzít v úvahu, že délka závitu může být závislá na výrobní šarži (plný nebo částečný závit). Utahovací moment musí odpovídat pevnostní třídě 10.9 a vlastnostem protikusu.
