Šroub válcová hlava - inbus DIN 912 M6x100-10.9

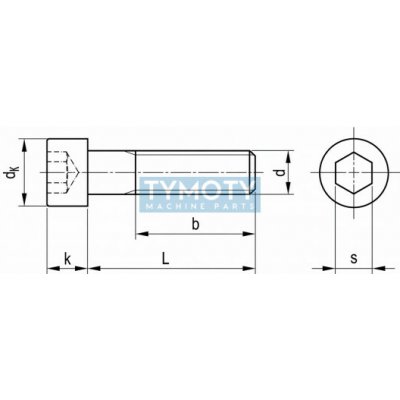

Šroub s válcovou hlavou a vnitřním šestihranem DIN 912, M6x100, 10.9Vysokopevnostní metrický šroub s válcovou hlavou a vnitřním šestihranem (inbus) vyrobený z oceli třídy 10.9. Tento spojovací prvek je navržen pro pevné šroubové spoje vyžadující vysoké předpětí a přenos značných utahovacích momentů. Konstrukce šroubu odpovídá normě DIN 912 (ekvivalent ISO 4762) a je ideální pro aplikace s omezeným montážním prostorem, kde nelze použít standardní šestihrannou hlavu.Alternativní označení a identifikace:Kód produktu: 83132Referenční číslo: 821487Normy: DIN 912, ISO 4762, ČSN 021143Typové značení: S-06/100 VH IM 10, Hex socket head cap screwKonstrukční vlastnosti a geometrie:Válcová hlava: Zajišťuje rovnou dosedací plochu a kompaktní rozměry pro zapuštění do otvorů.Vnitřní šestihran: Umožňuje efektivní montáž pomocí imbusového klíče s vysokou odolností proti vyklouznutí nástroje.Materiálové provedení: Ocel pevnostní třídy 10.9 bez povrchové úpravy (černěno nebo olejováno).Provedení závitu: Metrický závit, který může být v závislosti na výrobní šarži v plném nebo částečném provedení.ParametrHodnotaJmenovitý průměr závitu (d)M6Délka šroubu (L)100 mmPrůměr hlavy (D)10 mmVýška hlavy (H)6 mmRozměr vnitřního šestihranu (B1)5 mmDélka závitu (b)24 mm (dle normy)Stoupání závitu1,00 mmPevnostní třída10.9MateriálOcelPovrchová úpravaBez úpravyNorma DIN912Norma ISO4762Norma ČSN021143Oblast použití a příklady aplikací:Vzhledem k vysoké pevnostní třídě 10.9 jsou tyto šrouby určeny pro dynamicky namáhané spoje a konstrukční celky v náročných strojírenských aplikacích. Typické využití zahrnuje montáž strojních dílů, upevňování matric v lisovnách, automobilový průmysl a robotiku. Jsou vhodné pro montáž do slepých závitových otvorů i pro spojení pomocí matic.Pokyny k aplikaci:Montáž se provádí pomocí inbusového klíče velikosti 5 mm. Při instalaci je nutné dodržet předepsaný utahovací moment odpovídající pevnostní třídě 10.9, aby nedošlo k překročení meze kluzu materiálu. Upozornění: Šroub může být dodán s částečným nebo plným závitem v závislosti na aktuální výrobní variantě.
