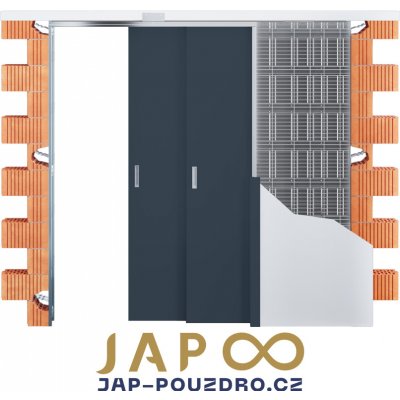

Pouzdro JAP 730 Norma Line Parallel do zděné příčky rozměr 2450 mm

- Technický list

Montážní návod

Tento výrobek není standardní, je tedy upraven podle přání spotřebitele nebo pro jeho osobu, a je vyráběný na objednávku zákazníka, proto prosím vezměte na vědomí, že nelze po objednání a uhrazení zálohy objednávku zrušit, ani zboží vrátit dle § 1837 z.č. 89/2012 Sb., občanského zákoníku.

Rozměry JAP 730 NORMA LINE - PARALLEL - ZEĎ

čistý průchod po osazení obložkové zárubně
  síla pouzdra
  rozměr stavebního pouzdra
doporučený stavební otvor od čisté podlahy

šiřka (D)
výška (J)
pouzdro(K)
příčka (P)
šířka (E)
výška (H)
šířka
výška

výška pouzdra 1970mm

2250
1970
175
200
3490
2070
3530
2090

výška pouzdra 2100mm

2250
2100
175
200
3490
2200
3530
2220

atypická výška pouzdra

2250
1980 - 2700
175
200
3490
výška(J) + 100
3530
výška(J) + 100

Upozornění: Atypické rozměry a pouzdra výšky 2100mm se nedají vrátit



* vnější = minimální dokočená příčka
**uvedené rozměry jsou v milimetrech


Objednávaná šířka a výška je světlostním rozměrem po osazení obložkové zárubně dle platné ČSN.



 Vlastnosti pouzdra:

U tohoto typu nelze použít celoskleněné dveře

- Možnost atypických rozměrů až do průchozí výšky 2700 mm

- U zděné příčky je nutné stavební otvor opatřit překladem – stavební pouzdro není schopné nést zatížení

- Vysoce kvalitní a velmi tichý pojezdový mechanismus ve speciální hliníkové liště

- Na kapsu pouzdra lze umístit vypínač

- Celé pouzdro je z kvalitního pozinkovaného plechu



Technický list - stavební pouzdro JAP 730 PARALLEL
