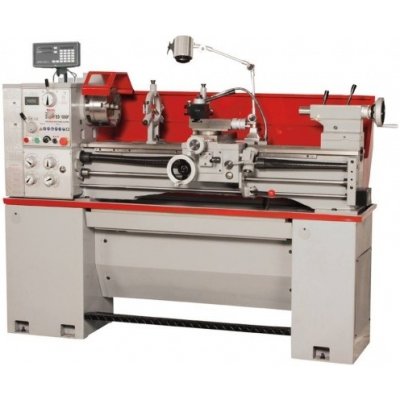

Holzmann ED 1000FDIG

popis produktu:

všestranný, zvlášť hodnotny soustruh s vodícím šroubem a poháněcím hřídelem
ideální pro použití v nástrojárnách, výrobě i pro vzdělávání
sériově předimenzované vrtání vřetene O 52mm umožňuje obrábění dlouhých hřídelí
elektromagnetická nožní brzda - pro maximální bezpečnost a minimalizaci neproduktivních časů zajiš´tuje rychlé zastavení vřetene
induktivně tvrzené a precizně broušené vedení lože
vyjímatelný můstek v loži umožňuje obrábění obrobků až s O 474mm
velmi tichý běh díky precizně obrobeným součástem v převodovce a vibrace pohlcujícímu loži stroje
převodovka a vřeteno jsou tvrzené a precizně broušenén, v olejové lázni
vyvážené vřeteno s vysokou přesností (< 0,009mm)
plynule nastavitelné otáčky frekvenčním měničem, snadno odečitatelné na číslicovém ukazateli
Camlock D1-5 vřeteno podle DIN 55029
koník nastavitelný +/- 5mm k soustružení kuželů
nastavitelné vedení saní s pomocí klínového vedení

technické parametry:



Max. točný průměr nad suportem
198 mm


Max. točný průměr bez můstku
330 mm


Posuv – podélný
0,078 – 1,044 mm/U (mm/r)


Závit – imperiální
4 – 56 TPI


Zdvih pinoly koníku
100 mm


Max. rozměr nože
20x20 mm


Zdvih příčných saní
205 mm


Upínání vřetene
D1–5, DIN 55029


Kužel konika
MK4/MT4


Závit – metrický (26 Stufen)
0,4 – 7 mm (mm/r)


Posuv – příčný
0,022 – 0,298 mm/U (mm/r)


Vrtání vřetene
52 mm


Obezdvih podélných saní
90 mm


Max. točný průměr
476 mm


Model
Holzmann ED 1000FDIG


Kužel vřetene
MK6/MT6




výbava:

3-čelisťové sklíčidlo O 200mm včetně vrtacích a soustružnických čelistí,
rychloupínací nástrojová hlava včetně 3 nožů
4-čelisťová čelní deska O 200mm s otočnými čelistmi
upínací deska O 250mm
2x pevné hroty MK4
redukce MK 6/4
pevná luneta
pohyblivá luneta
halogenová lampa
zadní kryt
chlazení
stojan s nožní brzdou
1 sada výměnných koleček
nářadí k obsluze
s 3-osého číslicového odměřován
