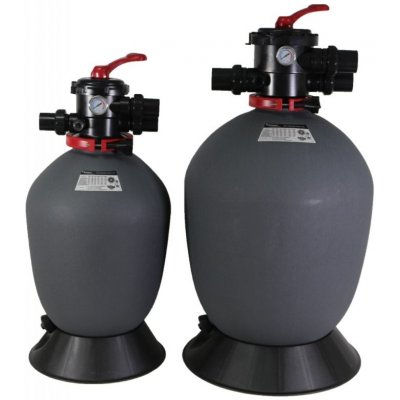

Emaux TOP VF 450 Filtrační nádoba 8 m3/h



Technický popis, rozměry a nákres filtrační nádoby TOP VF 450



Filtrační nádoba TOP VF 450 je klíčovou součástí pískových filtračních systémů pro bazény, která zajišťuje mechanické čištění vody. Níže naleznete podrobný technický popis, hlavní rozměry a ilustrační nákres této nádoby.



Technický popis



Filtrační nádoba TOP VF 450 je vyrobena z vysoce hustotního polyethylenu (HDPE), což je materiál známý svou vysokou pevností, odolností vůči korozi, UV záření a běžně používané bazénové chemii. Tato konstrukce zajišťuje dlouhou životnost a spolehlivý provoz.

Klíčové vlastnosti:

-

Materiál nádoby: Vysoce hustotní polyethylen (HDPE)

-

Maximální pracovní tlak: 4 bary

-

Typ ventilu: Horní 6-cestný ventil (Top-Mount)

-

Připojení ventilu: Standardně 1 1/2" (50 mm) pro hadice nebo potrubí

-

Filtrační médium: Křemičitý písek, filtrační sklo, Zeolit nebo filtrační kuličky

-

Množství filtračního média: Doporučeno přibližně 75 kg písku o zrnitosti 0,4 - 0,8 mm (náplň není součástí balení)

-

Vnitřní systém: Speciální dvojitý filtrační kříž (nebo dvojitá filtrační růžice) na dně nádoby, který zajišťuje o 30 % větší filtrační plochu, efektivnější proudění vody a kvalitnější filtraci.

-

Určení: Vhodná pro soukromé bazény s objemem vody do cca 45 m³.

-

Další vlastnosti: Nádoba je vybavena manometrem pro sledování tlaku a vypouštěcím ventilem ve spodní části pro snadné zazimování a servis. Spojení mezi nádobou a ventilem je řešeno pomocí speciální obruče (klemy), která často nevyžaduje nářadí pro utažení.

Funkce 6-cestného ventilu:

Ventil umožňuje snadné přepínání mezi následujícími režimy provozu:

-

FILTRACE (FILTER): Běžný filtrační cyklus.

-

ZPĚTNÝ PROPLACH (BACKWASH): Čištění filtračního písku.

-

VÝPLACH (RINSE): Usazení písku po proplachu.

-

ODPAD (WASTE): Vypouštění vody z bazénu přímo do kanalizace.

-

CIRKULACE (RECIRCULATE): Cirkulace vody bez průchodu pískem.

-

ZAVŘENO (CLOSED): Uzavření průtoku vody do filtru.



Rozměry



Hlavní rozměry filtrační nádoby TOP VF 450 jsou následující:

-

Průměr nádoby: 457 mm

-

Celková výška: 964 mm

-

Šířka (včetně podstavce): cca 457 mm
