Popis

Řada EVO nabízí střídavý výstup s maximálním proudem 16 A a vylepšený provozní algoritmus, který umožňuje střídači optimální výkon i za podmínek slabého slunečního svitu, například při východu a západu slunce.Střídač ECO Solar Boost EVO PRO umožňuje napájet topná zařízení, jako jsou kotle, radiátory, elektrické ohřívače, infračervené (IR) ohřívače a topné rohože, přímo z FV panelů .Zařízení má také možnost připojení ze sítě. V případě výpadku napájení z fotovoltaických panelů se napájení ohřívače automaticky přepne ze solárního okruhu do síťového režimu, což vám umožní napájet topná zařízení trvale bez ohledu na sluneční svit.Instalace systému ohřevu vody je snadná - vyžaduje pouze střídač, několik FV panelů o výkonu 400–700 W zapojených sériově nebo sériově paralelně s celkovým napětím v rozsahu 120–350 V ( při 25 °C) a odporovou zátěž rozsahem příkonu 200 W až 4000 W. Střídač má dva výstupy: primární (č. 1) a sekundární (č. 2) .Toto řešení umožňuje připojení dvou topných zařízení, například dvou kotlů. Zařízení připojené k výstupu č. 1 se ohřívá jako první, zatímco druhé zařízení se spustí, když termostat prvního zařízení přestane odebírat energii ze střídače.UPOZORNĚNÍ !!!! - Topná zařízení vybavená elektronickými regulátory lze napájet pouze z výstupu č. 1. Výstup č. 2 podporuje pouze topná zařízení vybavená bimetalickým termostatem !!!!
Instalační schéma

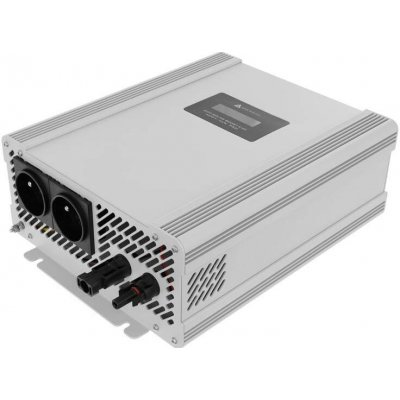

Střídač ECO Solar Boost EVO MPPT-4000 PRO je vybaven LCD displejem, zobrazující :

Napětí systému FV panelů
elektřinu vyrobenou fotovoltaickými panely
výstupní výkon na výstupu
energie vyrobenou v aktuální den
energie vyrobenou v předchozí den
celkově vyrobenou energii

Technické údaje :

Vstupní napětí (DC): 120 V ÷ 350 V
Výstupní napětí RMS (AC): 120 V ÷ 250 V
Výstupní frekvence napětí: 50 Hz
Tvar výstupního napětí: modifikovaná sinusová vlna
Maximální výkon: 4000 W
Maximální proud: 16A
Přepojovací bod do sítě/rozvaděčů: 40 V/80 V (±5 %)
Zapojení FV panelů: sériové nebo sériovo-paralelní
Vstupní stejnosměrný napájecí konektor: MC4 - 1 sada
Výstupní zásuvka střídavého proudu: 2 ks.
Provozní teplota: -25°C ÷ 55°C
Účinnost: > 97 %
Chlazení: aktivní (automatická regulace)
Stupeň krytí (IP): IP21
Funkce MPPT: ano
Tepelná ochrana: 80 °C
Ochrana proti přetížení: ano
Ochrana proti zkratu: ano
Ochrana proti přepětí: ano
Podpora odporových zátěží: ano
Podpora kapacitní zátěže: ne
Podpora indukčních zátěží: ne
Pouzdro: hliník
Rozměry (D x Š x V): 318 x 222 x 103 [mm]
Hmotnost: 2,8 kgLegislativa a bezpečnost: Montáž a oživení regulátoru smí provádět pouze kvalifikovaný pracovník s příslušným oprávněním (v ČR dle vyhlášky č. 194/2022 Sb. v platném znění).
