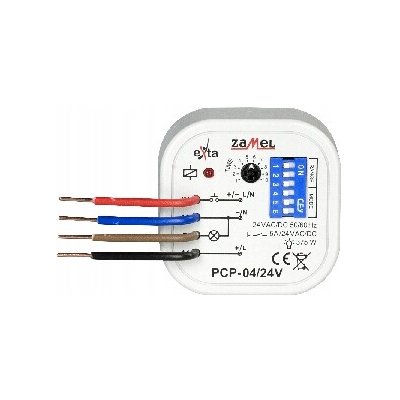

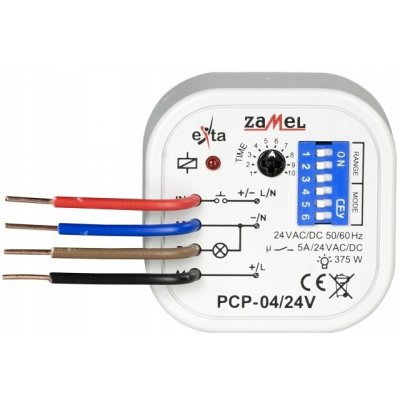

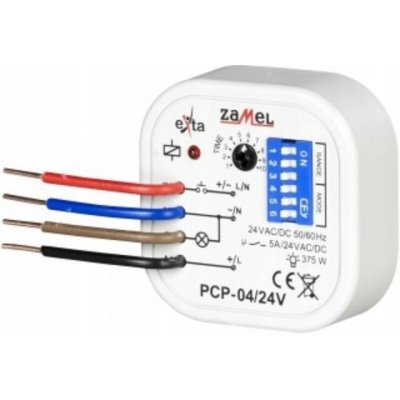

Časové relé 24V AC/DC Zamel PCP-04/24V

Časové relé 24V AC/DC, PCP-04/24V, Exta Zamel
Technické údaje:

- Šířka 50 mm
- Výška 50 mm
- Hloubka 18 mm
- Rozsah nastavení času 0,1/864000 s
- Typ elektrického připojení Šroubové připojení
- Jmenovité řídicí napětí Us pro AC 50 Hz 24/240 V
- Jmenovité řídicí napětí Us pro AC 60 Hz 24/24 V
- Jmenovité řídicí napětí Us pro DC 24/24 V
- Počet okamžitých výstupů, rozpínací kontakt 0
- Počet okamžitých výstupů, spínací kontakt 0
- Počet okamžitých výstupů, přepínací kontakt 0
- Počet okamžitých výstupů, rozpínací kontakt 0
- Počet okamžitých výstupů, spínací kontakt 1
- Počet okamžitých výstupů, přepínací kontakt 0
- Typ ovládacího napětí AC/DC
- Napájecí svorky A1 (černá), A2 (modrá)
- Pracovní teplota -20/60 °C
- Parametry kontaktů relé, napěťový kontakt - 5 A / 24 V AC1 120 VA
- Stupeň ochrany krytu IP20 (PN-EN 60529)
- Jmenovité napájecí napětí 24 V
- Jmenovitá frekvence 50/60 Hz
- Rozsah nastavení času t 0,1 s ÷ 10 dní (skokově + plynule)
- Hmotnost 0,03 g
Popis produktu
Multifunkční relé PCP-04/24V slouží k realizaci časových funkcí v systémech automatizace a řízení. Relé se spouští napájecím napětím a navíc je vybaveno ovládacím vstupem. PCP-04/24V má 8 nezávislých režimů provozu spouštěných napájecím napětím nebo externím spouštěcím impulsem (pocházejícím z linky L nebo N). Časový spínač se vyznačuje velmi širokým rozsahem nastavení času. Zařízení má indikátor stavu relé – realizovaný pomocí LED diody. Konstrukce zařízení umožňuje montáž do instalační krabice fi60.

FUNKČNÍ VLASTNOSTI VÝROBKU:

- Sada 8 režimů provozu
- vysoká přesnost odměřeného času,
- signalizace stavu relé a odměřování času – LED dioda,
- reléový výstup – jeden přepínací kontakt s maximální zatížitelností 5 A,
- v závislosti na nastaveném režimu spouštěný napájecím napětím nebo ovládacím vstupem,
- dokončovací pouzdro
