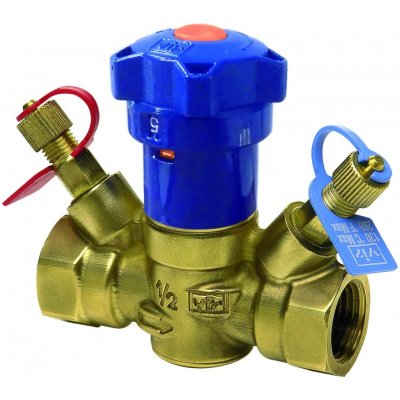

Hydronix ruční vyvažovací ventil D9535 DN 15 LF, 9535014
Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování méně rozsáhlých rozvodů vytápění i chlazení a pro instalace na vstup do daného spotřebiče. Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení. Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty... Celý popis
- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis
Ruční vyvažovací ventily D9535 jsou závitové armatury určené pro přesné vyvažování méně rozsáhlých rozvodů vytápění i chlazení a pro instalace na vstup do daného spotřebiče.
Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení.
Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.
Oblast použití:
- Rozvody vytápění, chlazení a TUV
- Rozvody teplé (pitné) vody
Funkce:
- Přednastavení požadovaného průtoku okruhem
- Aretace – zajištění proti nežádoucí manipulaci
- Měření průtoku, tlaku a teploty
- Uzavírání
RozměryDN 15–20Jmenovitý tlakPN 20Max. pracovní teplota120 °C (PN 10)
80 °C (PN 20)Min. pracovní teplota-10 °CMateriálTělo ventilu:mosaz EN12165Kuželka:mosaz EN12164Bonnet:mosaz EN12164O-kroužky:EPDMMěřící vsuvky:mosaz EN12164 + EPDMZnačeníTělo ventilu:směr průtoku, DN, PNHlavice:směr otevírání / zavírání
Varianta produktuKvsObj. číslovyvažovací ventil D9535 DN 15 LF0,939535 014vyvažovací ventil D9535 DN 151,589535 015vyvažovací ventil D9535 DN 202,899535 020
PoužitíSoustava s konstantním průtokemNejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 3-cestnými regulačními ventily
- Chladicí trámy s 3-cestnými regulačními ventily
- VZT jednotky s 3-cestnými regulačními ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- pro větší spotřebiče je možné použít verzi D9505, mebo přírubové provedení 447
D9535 ve zkratu před spotřebičem
- kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu
- typicky u VZT jednotek, méně často u malých spotřebičů
Soustava s proměnným průtokemNejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 2-cestnými regulačními ventily
- Chladicí trámy s 2-cestnými regulačními ventily
- VZT jednotky s 2-cestnými regulačními ventily
- otopné soustavy s termostatickými ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525
D9535 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu
- nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda
- výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu
Ventily jsou k dispozici v DN 15–20. Dimenze DN 15 vyrábíme ve 2 verzích - pro okruhy s velmi malými průtoky (Kvs 0,93) a ve standardním provedení.
Vedle přesného nastavení pracovní Kv hodnoty a jejího zajištění proti nežádoucí manipulaci umožňují i uzavírání, měření průtoku okruhem, měření dispoziční tlakové diference a teploty protékající teplonosné látky.
Oblast použití:
- Rozvody vytápění, chlazení a TUV
- Rozvody teplé (pitné) vody
Funkce:
- Přednastavení požadovaného průtoku okruhem
- Aretace – zajištění proti nežádoucí manipulaci
- Měření průtoku, tlaku a teploty
- Uzavírání
RozměryDN 15–20Jmenovitý tlakPN 20Max. pracovní teplota120 °C (PN 10)
80 °C (PN 20)Min. pracovní teplota-10 °CMateriálTělo ventilu:mosaz EN12165Kuželka:mosaz EN12164Bonnet:mosaz EN12164O-kroužky:EPDMMěřící vsuvky:mosaz EN12164 + EPDMZnačeníTělo ventilu:směr průtoku, DN, PNHlavice:směr otevírání / zavírání
Varianta produktuKvsObj. číslovyvažovací ventil D9535 DN 15 LF0,939535 014vyvažovací ventil D9535 DN 151,589535 015vyvažovací ventil D9535 DN 202,899535 020
PoužitíSoustava s konstantním průtokemNejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 3-cestnými regulačními ventily
- Chladicí trámy s 3-cestnými regulačními ventily
- VZT jednotky s 3-cestnými regulačními ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- pro větší spotřebiče je možné použít verzi D9505, mebo přírubové provedení 447
D9535 ve zkratu před spotřebičem
- kompenzace tlakové ztráty výměníku spotřebiče a tedy zajištění shodné tlakové ztráty portů A-AB a B-AB 3-cestného regulačního ventilu
- typicky u VZT jednotek, méně často u malých spotřebičů
Soustava s proměnným průtokemNejběžnější použití v rozvodu vytápění / chlazení s těmito spotřebiči:
- Fancoily s 2-cestnými regulačními ventily
- Chladicí trámy s 2-cestnými regulačními ventily
- VZT jednotky s 2-cestnými regulačními ventily
- otopné soustavy s termostatickými ventily
D9535 na vstupu do spotřebiče
- omezení max. průtoku daným spotřebičem
- kompletní diagnostika v místě instalace
- u menších spotřebičů (fancoily, chladicí trámy) je možné sloučit funkci ručního vyvažovacího ventilu a 2-cestného regulačního ventilu a použít ventil D9525
D9535 ve zkratu před VZT jednotkou s čerpadlem vnitřního okruhu
- nastavení minimálního cirkulačního průtoku tak, aby byla v místě instalace VZT jednotky kdykoli k dispozici teplá voda
- výrazné snížení rizika zamrznutí výměníku při nasávání čerstvého vzduchu
Parametry
| Hmotnost | 0.5 kg |
