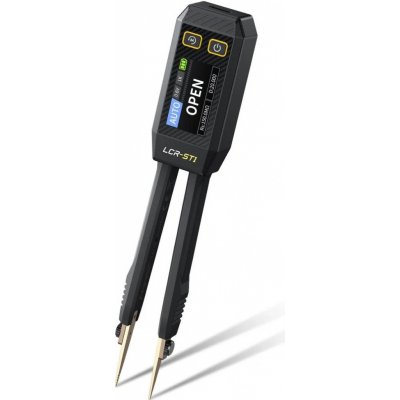

Fnirsi LCR-ST1 Smart

FNIRSI LCR-ST1 Multifunkční pinzetový měřič / Tester rezistance ESR⭐⭐⭐⭐⭐
FNIRSI LCR-ST1 je multifunkční pinzetový měřič určený k testování povrchově montovaných elektronických součástek (SMD). Podporuje měření rezistance (odporu), kapacity, indukčnosti, ESR (ekvivalentní sériový odpor), test diod a test vodivosti obvodu. Nabízí 3 testovací frekvence (100 Hz, 1 kHz, 10 kHz), testovací úrovně 0,3 V a 0,6 V RMS a zobrazuje doplňkové parametry jako Q, D, Z a X. Díky kompaktní konstrukci, vyměnitelným hrotům a rozhraní USB-C je ideální pro laboratorní, servisní a výrobní použití.
⚙️Specifikace:

- Výrobce: FNIRSI
- Model: LCR-ST1
- Displej: Barevný displej 1,14"
- Nabíjecí rozhraní: USB Type-C, 5V/1A
- Napájení: akumulátor lithiový 250 mAh
- Rozměry: 28 × 19 × 150 mm
- Hmotnost: 41 g
- Rozsah měření kapacity: 1 mF – 22 mF (100 Hz, 1 kHz ±5%) 1 μF – 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF – 1 μF (100 Hz ±2%, 1 kHz a 10 kHz ±0,5%) 1 pF – 1 nF (1 kHz a 10 kHz ±2%)
- Rozsah měření indukčnosti: 1 H – 10 H (100 Hz, 1 kHz ±5%) 1 mH – 1 H (všechny frekvence ±2%) 10 μH – 1 mH (100 Hz ±2%, 1 kHz a 10 kHz ±0,5%) 1 μH – 10 μH (10 kHz ±2%)
- Rozsah měření rezistance (odporu): 1 MΩ – 10 MΩ (100 Hz, 1 kHz ±5%) 1 kΩ – 1 MΩ (100 Hz, 10 kHz ±1%, 1 kHz ±0,5%) 1 Ω – 1 kΩ (všechny frekvence ±0,5–1%) 10 mΩ – 1 Ω (všechny frekvence ±2%)
- Test diody: Úbytek napětí v propustném směru: 0,7 V
⭐Obsah balení:

- Multifunkční pinzetový měřič FNIRSI LCR-ST1
- Zakřivené hroty (1 pár)
- Magnetický stojánek
- USB kabel pro nabíjení
- Návod k obsluze
✅Výhody:
✔️ Automatické rozpoznávání součástek – měřič sám identifikuje testovanou součástku (R, L, C, diody, ESR, vodivost obvodu) a zobrazuje hlavní a pomocný parametr, čímž eliminuje potřebu ručního výběru režimu.

✔️ Pokročilá analýza parametrů – kromě základních hodnot nabízí měření Q, D, Z, X a ESR, což zajišťuje kompletní diagnostiku SMD a THT součástek.

✔️ Přesné měření se třemi testovacími frekvencemi – 100 Hz, 1 kHz a 10 kHz a dvěma testovacími úrovněmi (0,3 V / 0,6 V RMS), což umožňuje přesnou analýzu různých typů elektronických komponent.

✔️ Pohodlné čtení a export dat – barevný HD displej 1,14” zobrazuje dva parametry současně a možnost exportu výsledků do souboru Excel přes USB usnadňuje dokumentaci a analýzu měření.

✔️ Mobilita a ergonomie – kompaktní konstrukce (41 g), akumulátor 250 mAh nabíjený přes USB-C, vyměnitelné hroty (rovné a zakřivené) a magnetický stojánek činí LCR-ST1 ideálním nástrojem pro práci v laboratoři, dílně i v terénu.
⭐Automatický režim měření⭐
Zařízení automaticky rozpozná typ testované součástky a zobrazí jak hlavní, tak i pomocný parametr. Toto řešení usnadňuje práci s mnoha prvky a eliminuje nutnost ručního přepínání režimů. Měřič podporuje angličtinu a čínštinu.
⭐Detailní analýza⭐
Měřič FNIRSI LCR-ST1 měří nejen základní hodnoty (R, L, C), ale také ztrátový faktor (D), impedanci (Z), činitel jakosti (Q), reaktanci (X) a ekvivalentní sériový odpor (ESR). Tato funkcionalita umožňuje komplexní diagnostiku komponent. Rozsahy měření zahrnují kapacitu od 1 pF do 22 mF, indukčnost od 1 μH do 10 H a rezistanci (odpor) od 10 mΩ do 10 MΩ.
⭐Displej a ergonomie ovládání⭐
HD displej s úhlopříčkou 1,14 palce prezentuje data čitelně. Intuitivní menu, tlačítka se silikonovými krytkami a boční otočný ovladač usnadňují obsluhu. Navíc funkce ukládání dat umožňuje export měření do souboru Excel přes USB. Displej zobrazuje současně 2 parametry měření, což urychluje analýzu. Pozlacené hroty pinzety lze vyměňovat – v sadě se nachází jak klasická rovná koncovka, tak i zakřivená typu „hook“. Díky tomu se nástroj osvědčí v různých aplikacích – i v těžko dostupných místech. Vestavěný magnet umožňuje dočasné přilepení měřiče na kovové povrchy.
⭐Výkon a mobilita⭐
Akumulátor lithium-iontový s kapacitou 250 mAh zajišťuje dlouhou dobu provozu a nabíjení probíhá přes port USB-C. Funkce automatického vypnutí umožňuje šetřit energii při nečinnosti. Celé zařízení váží pouhých 41 g, takže je pohodlné při transportu.
