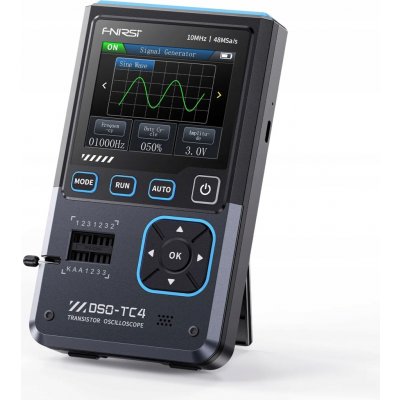

Fnirsi DSO-TC4

FNIRSI DSO-TC4 Upgrade 3v1 Digitální osciloskop Tester tranzistorů Generátor signálu je multifunkční digitální osciloskop, tester tranzistorů a generátor signálu určený pro opravárenský a výzkumný a vývojový průmysl. Toto zařízení kombinuje tři funkce: osciloskop, generátor signálu a tester tranzistorů, což zajišťuje pohodlí a praktičnost.

Hlavní vlastnosti:

Funkce osciloskopu:

- Vzorkovací frekvence: 48MSa/s
- Analogová šířka pásma: 10 MHz
- Ochrana proti napětí: ±400 V
- Ukládání průběhů: Podpora ukládání a prohlížení snímků obrazovky pro analýzu dat

Funkce generátoru signálu:

- Podporuje 13 výstupů tvaru vlny
- Frekvenční rozsah: 0-50KHz
- Regulovatelné výstupní napětí: 0-3 V
- Flexibilní regulace parametrů (frekvence, amplituda, pracovní cyklus) pro splnění různých potřeb

Funkce testeru tranzistorů:

- Vysoká výkonnost: Automaticky identifikuje typ a uspořádání pinů testovaného komponentu a zjednodušuje tak proces testování
- Rozmanité kategorie: Podporuje testování a analýzu polovodičových prvků, jako jsou tranzistory, diody, triody, polní tranzistory (FET) apod.

Přenosná konstrukce:

Je vybaven 2,8palcovým barevným TFT displejem s přehledným a intuitivním displejem.

Vestavěná baterie s vysokou kapacitou (1500 mAh), která poskytuje až 4 hodiny pohotovostního režimu

Kompaktní a lehký, vhodný pro mobilní použití

Technické specifikace:

- Značka: FNIRSI
- Model: DSO-TC4
- Obrazovka: 2,8palcový barevný TFT displej
- Podsvícení: Regulovatelná jasnost
- Napájení: TYPE-C (5V/1A)
- Baterie: 3,7 V / 1500 mAh
- Jazyky: Angličtina, Němčina, Português, 中文, にほんご, Español, Рyccкий
- Rozměry: 90x142x27.5 mm
- Hmotnost: 186 g

Parametry osciloskopu:

- Frekvence vzorkování v reálném čase: 48MSa/s
- Šířka analogového pásma: 10 MHz
- Vstupní impedance: 1MΩ
- Režim spojení: AC/DC
- Rozsah zkušebního napětí:
- 1:1 Sonda: 80 Vpp (+40 V)
- Sonda 10:1: 800 Vpp (+400 V)
- Vertikální citlivost: 10 mV/div~10V/div (rozsah X1)
- Vertikální posunutí: Nastavitelné s indikací
- Rozsah časové základny: 50 ns~20 s
- Režim spouštění: Automatický/Normální/Jednotlivý
- Typ spouštění: narůstající hrana, klesající hrana
- Úroveň spouštění: Nastavitelná s indikací
- Zastavení tvaru vlny: Ano (funkce HOLD)
- Automatické měření: Max, Min, Avg, RMS, Vpp, Frekvence, Cyklus, Pracovní cyklus

Testování komponentů:

- Tranzistory: Zesílení „hfe“, základní napětí „Ube“, Ic/Ie, zpětný tok kolektoru-emitoru „Iceo“, Ices, pokles napětí dopředu ochranné diody „Uf“
- Diody: Pokles napětí vpřed < 5 V (pokles napětí vpřed, kapacita konektoru, zpětný proud)
- Zenerova Dioda: 0.01~4.5 V
- Polní tranzistory (FET):
- JFET: Kapacita brány „Cg“, proud drénu Id pod „Vgs“, pokles napětí vpřed ochranné diody „Uf“
- IGBT: proud drénu Id pod Vgs, pokles napětí dopředu diody chránící Uf
- MOSFET: Prahové napětí „Vt“, kapacita brány „Cg“, odpor dren-zdroj „Rds“, pokles napětí dopředu bezpečnostní diody „Uf“
- SCR: spouštěcí napětí < 5 V, úroveň brány
- Dvousměrný SCR: Spouštěcí proud < 6 mA
- Kondenzátory: 25pF~1000μF, koeficient ztráty „Vloss“
- Odpory: 0,01Ω~50MΩ
- Indukční cívky: 10μH~1000μH, DC odpor
- Snímače teploty:

DS18B20: Piny – GND, DQ, VDD

DHT11: Piny – VDD, DATA, GND

Parametry generátoru signálu:

- Výstupní průběhy: 13 typů
- Frekvence kilometrů: 0-50 kHz
- Pracovní cyklus obdélníkové vlny: 0-100 %
- Amplituda tvaru vlny: 0.1 V-3.0 V

Produkt obsahuje:

- DSO-TC4 *1
- Testovací hák *3
- Sonda P6100 *1
- Sonda s krokodýlím klipem *1
- USB typu C *1
- Návod k použití (v angličtině) *1
- Krabička *1

Shrnutí

FNIRSI DSO-TC4 je kompaktní, multifunkční zařízení kombinující osciloskop, generátor signálu a tester tranzistorů. Díky uživatelsky přívětivému rozhraní, přenositelnosti a široké škále možností je nezbytným nástrojem pro hobby uživatele, inženýry a profesionály zabývající se opravami elektroniky.
