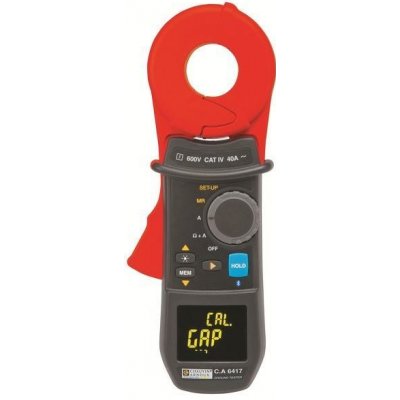

C.A 6417

Klešťový přístroj pro měření uzemňovacích smyček a proudu s bluetooth td {
padding: 5px;
}

AKCE - navíc obdržíte:
- software DataView
- kalibrační smyčku CL1
- Bluetooth adaptér
Akce platí do 31. 12. 2021 nebo do vyprodání zásob



Použití

Měřič uzemňovacích smyček Chauvin Arnoux C.A 6417 měří odpor uzemňovací smyčky měřením skutečné impedance Z, R, L.. Přístroj má budicí cívku, která generuje signál speciálního průběhu. Cívka snímací snímá proud procházející smyčkou. Při měření uzemňovací soustavy musí být tedy k dispozici uzavřená smyčka (minimálně dva svody). Při měření svodu jednoho je nutno vytvořit pomocnou sondou uzavřenou smyčku.

Výhodou přístroje je vlastní napájení (měření mimo dosah síťového napětí), jakož i měření uzemňovací soustavy v reálném stavu bez rozpojení svorky ("měření pod svorkou a nad svorkou").

Měření přístrojem C.A 6417 je výhodné především v oblastech, ve kterých nelze použít zemnící sondy (chodníky, silnice, městská zástavba apod.).

Kalibrační smyčka s hodnotami odporů 7,9 /12,4 /22 /49,5 /198 Ω umožňuje provádět ověření přístroje v celém rozsahu měření odporů.



Charakteristiky

C.A. 6417 má navíc oproti C.A.6416:
Paměť pro 2000 měření
Bezdrátová komunikace pomocí bluetooth se systémem Android
Záznam polohy GPS o místě měření ve spolupráci se systémem Android
Digitální testery pro kontrolu uzemňovacích smyček
Průměr otvoru kleští 35 mm
Měření skutečné impedance a odporu do 1500Ω a 500μH
Displej umožňující zobrazení: odporu, unikajícího proudu, napětí, indukčnosti a interpolované impedance
Přístroje měří také unikající proud tekoucí zemničem od 0,200mA s rozlišením 1μA až do 40A
OLED displej čitelný za všech světelných podmínek v úhlu 170°
Paměť pro uložení naměřených hodnot a funkci akustické výstrahy při překročení nastavených mezí
Automatický hold při otevření čelistí přístroje
Patentovaný systém pro snadné otevření čelistí
Hodiny reálného času
Konstrukce pro nejnáročnější podmínky CAT IV/600V
Automatická kalibrace měřicího systému
Indikace stavu baterie
Automatické vypínání
Indikace otevřených kleští a rušivých proudů



Technické údaje

Zemní odpor

Rozsah měření [Ω]

Rozlišovací schopnost [Ω]

 Chyba měření *

0,010 ÷ 0,099

0,001

± (1,5 % z MH ± 0,01 Ω)

0,10 ÷ 0,99

0,01

± (1,5 % z MH ± 2 D)

1,0 ÷ 49,9

0,1

± (1,5 % z MH ± 1 D)

50,0 ÷ 99,5

0,5

± (2 % z MH ± 1 D)

100 ÷ 199

1

± (3 % z MH ± 1 D)

200 ÷ 395

5

± (5 % z MH ± 1 D)

400 ÷ 590

10

± (10 % z MH ± 1 D)

600 ÷ 1150

50

okolo 20 %

1200 ÷ 1500

50

okolo 25 %

* MH značí měřenou hodnotu



Všeobecně

Měřicí frekvence

2083 Hz (přepočteno na 50, 60, 128 nebo 2083 Hz)

Indukčnost

1 až 500 mH

Dotykové napětí

0,1 V až 75,0 V

Měření proudu

0,200 mA až 40,00 A

Napájení

4 x 1,5 V LR6 AA nebo 4 NiMH

Kapacita baterie

asi 1440 měření po dobu 30 s (cca 12 hodin)

Paměť

2000 měření

Provozní teplota

- 20 °C až 55 °C

Přepěťová kategorie

CAT IV / 600 V

Stupeň krytí

IP40

Max. průměr měřeného vodiče

35 mm

Rozměry

262 x 95 x 55 mm

Hmotnost (včetně baterií)

935 g



Rozsah dodávky

přístroj C.A. 6417
kontrolní smyčka
kufr
baterie 4 x 1,5 V AA
návod k používání
záruční list.

Přístroj se dodává bez kalibračního listu.
Kalibrace: 1200,- včetně DPH, + cca 10 dní dodání.
(při objednání napište do poznámky + kalibrace)
