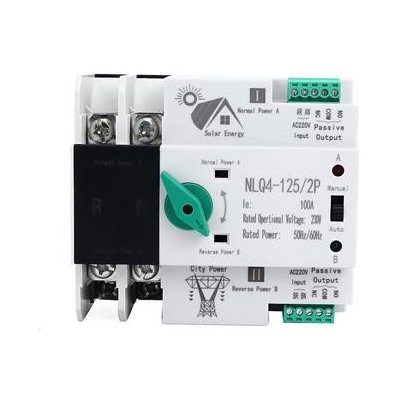

Automatický přepínač sítí NLQ4-125/2P – 2P, 16 A, pro FVE a záložní napájení Automatický přepínač sítí NLQ4-125/2P slouží k automatickému přepínání zátěže mezi dvěma dostupnými zdroji elektrické energie. Typickým použitím je přepínání mezi: distribuční sítí a záložním výstupem hybridního měniče, distribuční sítí a elektrocentrálou, dvěma samostatnými zdroji napájení, FVE / bateriovým měničem a veřejnou sítí. Jedná se o 2pólové provedení, které přepíná fázový vodič L a nulový vodič N. Přístroj... Celý popis
Koupit za 799 Kč- Nejoblíbenější
- Nejlevnější
- Nejdražší
Popis
Automatický přepínač sítí NLQ4-125/2P – 2P, 16 A, pro FVE a záložní napájení
Automatický přepínač sítí NLQ4-125/2P slouží k automatickému přepínání zátěže mezi dvěma dostupnými zdroji elektrické energie.
Typickým použitím je přepínání mezi:
distribuční sítí a záložním výstupem hybridního měniče,
distribuční sítí a elektrocentrálou,
dvěma samostatnými zdroji napájení,
FVE / bateriovým měničem a veřejnou sítí.
Jedná se o 2pólové provedení, které přepíná fázový vodič L a nulový vodič N.
Přístroj umožňuje automatický i manuální provoz a je určen pro montáž na standardní DIN lištu.
Důležité: NLQ4-125 je mechanický automatický přepínač zdrojů (ATS). Není náhradou za UPS a nezajišťuje garantované bezvýpadkové napájení.
? Hlavní vlastnosti
2pólové přepínání – L + N
Jmenovitý provozní proud 16 A
Automatické přepnutí mezi prioritním a záložním zdrojem
Automatický návrat na prioritní zdroj po obnovení jeho napětí
Možnost AUTO / MANUAL
Motorový přestavovací mechanismus
Vhodné pro systémy FVE a záložního napájení
Možnost použití s kompatibilním hybridním měničem
Možnost použití s elektrocentrálou
Montáž na DIN lištu 35 mm
Kompaktní provedení pro rozvaděče
?? Jak NLQ4-125 funguje
Přepínač pracuje se dvěma řídicími zdroji:
Zdroj A – prioritní zdroj
Vstup A (AR / AN) je prioritní řídicí vstup.
Pokud je na tomto vstupu přítomno odpovídající napětí, automatika nastaví přepínač do polohy:
I – Power A
Zdroj A může představovat například:
distribuční síť,
výstup hybridního měniče,
jiný preferovaný zdroj napájení.
Zdroj B – záložní zdroj
Vstup B (BR / BN) slouží jako záložní/podpůrný zdroj.
Pokud dojde k výpadku prioritního vstupu A a na vstupu B je dostupné potřebné napětí, mechanismus automaticky přestaví kontakty do polohy:
II – Power B
Pro automatický záskok proto musí být záložní zdroj B v okamžiku výpadku zdroje A dostupný.
Pokud zdroj B není aktivní, není k dispozici energie potřebná pro automatické přestavení mechanismu do záložní polohy.
?? Automatický návrat na prioritní zdroj
Po obnovení napětí na prioritním vstupu A se přepínač automaticky vrací zpět do polohy:
I – Power A
Vstup A je tedy v automatickém režimu vždy preferovaným zdrojem.
Chcete-li například preferovat distribuční síť a FVE/měnič používat jako zálohu, připojí se distribuční síť jako zdroj A.
Pokud má být naopak preferovaným zdrojem měnič/FVE a distribuční síť má fungovat jako záloha, odpovídajícím způsobem se navrhne logika zapojení.
Konkrétní zapojení musí vždy posoudit odborně způsobilá osoba podle vlastností obou zdrojů.
? Automatický a manuální provoz
Přepínač umožňuje dva základní režimy.
AUTO
V automatickém režimu zařízení reaguje na dostupnost řídicího napětí na vstupech A a B a automaticky mění zdroj podle nastavené priority.
MANUAL
V manuálním režimu lze přestavení mechanismu provést ručně.
Manuální režim je vhodný například:
při servisu,
při údržbě,
při kontrole instalace,
v situaci, kdy není možné využít automatický motorový pohon.
?? Použití s fotovoltaikou a hybridním měničem
NLQ4-125 lze použít jako součást systému pro přepínání mezi distribuční sítí a vhodným záložním/ostrovním výstupem hybridního měniče.
Typické zapojení může být například:
Distribuční síť → zdroj A
Backup/EPS výstup hybridního měniče → zdroj B
nebo podle požadované priority obráceně.
Důležité upozornění
Před zapojením je nutné ověřit, že použitý měnič:
podporuje záložní nebo ostrovní provoz,
umožňuje napájet zvolenou zátěž v režimu backup/EPS,
má vhodně řešený nulový vodič a uzemnění,
je výrobcem určen pro navržený způsob přepínání.
NLQ4-125 sám o sobě nenahrazuje síťovou ochranu měniče, ochranu proti ostrovnímu provozu ani ostatní ochranné prvky vyžadované konkrétní instalací.
Návrh musí odpovídat konkrétnímu typu elektrické sítě, měniče a ochranného systému.
? Doba přepnutí – důležité vysvětlení
U této řady ATS jsou v technických podkladech uváděny časy vlastní přepínací operace v řádu desítek milisekund.
Je však velmi důležité rozlišovat mezi:
1. časem vlastní přepínací/mechanické operace
a
2. celkovou dobou od skutečného výpadku prioritního zdroje až po obnovení napájení z druhého zdroje.
Tyto hodnoty nejsou totožné.
Celkový proces může zahrnovat:
výpadek zdroje A → detekce stavu → reakce řídicího obvodu → pohyb mechanismu → odpojení A → připojení B → obnovení napájení zátěže
Výrobcem/dodavatelem uváděný přepínací čas proto nelze považovat za garantovanou maximální celkovou dobu přerušení napájení celé instalace.
Společnost AtosElektro celkovou dobu přepnutí jednotlivých kusů laboratorně neměří.
?? Důležité před nákupem: přepínač není UPS
NLQ4-125 je mechanický ATS, nikoliv online UPS nebo statický bezvýpadkový přepínač. Při změně zdroje proto může dojít ke krátkodobému přerušení napájení. Běžným spotřebičům nemusí krátké přerušení způsobit problém, ale citlivá elektronika se může restartovat.
Typicky se může jednat například o:
stolní počítače,
servery,
routery a síťové prvky,
některé řídicí systémy,
citlivou elektroniku,
zařízení vyžadující skutečně nepřerušené napájení.
Pokud je u konkrétního spotřebiče požadováno garantované nepřerušené napájení, doporučujeme použít vhodnou UPS nebo jiné zařízení s výrobcem garantovanou maximální dobou přerušení.
?? Typické možnosti použití
Síť + hybridní měnič
Automatické přepnutí mezi distribuční sítí a kompatibilním backup/EPS výstupem hybridního měniče.
Síť + elektrocentrála
Přepnutí zátěže mezi veřejnou sítí a již dostupným výstupem elektrocentrály.
Pozor: NLQ4-125 sám o sobě nemusí zajišťovat automatický start motoru elektrocentrály. Elektrocentrála musí mít pro automatické spuštění odpovídající vlastní řídicí systém.
Dva dostupné zdroje napájení
ATS lze použít všude tam, kde je potřeba automaticky volit mezi dvěma kompatibilními elektrickými zdroji.
Řízení zátěže pomocí externího systému
Řídicí vstup lze v odborně navrženém zapojení ovládat prostřednictvím externího prvku. Lze tak například vytvořit systém, který umožní přepínání spotřebiče podle provozního stavu FVE.
Samotný NLQ4-125 neměří výrobu ani přebytky fotovoltaické elektrárny. Pro řízení podle skutečných přebytků je nutný vhodný externí měřicí nebo řídicí systém.
?? Technické parametry
Model: NLQ4-125/2P
Jmenovitý provozní proud: 16 A
Počet pólů: 2P - určen pro 1-fázové obvody (230 V AC), spíná pouze fází (L) a nulovací vodič (N)
Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
Použití: jednofázové systémy 230 V AC
Jmenovité ovládací napětí: AC 220–230 V
Jmenovitá frekvence: 50/60 Hz
Pracovní rozsah řídicího napětí: přibližně 85–110 % Us
Izolační napětí: 690 V AC
Jmenovité impulzní výdržné napětí: 8 kV
Deklarovaný čas vlastní přepínací operace: v řádu desítek milisekund
Jmenovitý podmíněný zkratový proud Iq: až 50 kA při odpovídající koordinaci a předřazeném ochranném prvku dle technické dokumentace
Elektrická životnost: 2 000 pracovních cyklů
Mechanická životnost: 5 000 pracovních cyklů
Montáž: DIN lišta 35 mm
Rozměry: cca 96 × 108 × 76 mm
Hmotnost: 0,62 kg
Poznámka k přepínacímu času
Údaj v řádu desítek milisekund vyjadřuje parametr vlastní přepínací operace podle technických podkladů k výrobku. Nejedná se o garantovanou maximální dobu kompletního výpadku napájení od zániku prvního zdroje po stabilní napájení z druhého zdroje.
?? Napájení motorového pohonu
NLQ4-125 používá k přestavení kontaktů elektrický motorový mechanismus. Přístroj nemá vlastní záložní baterii pro motorový pohon. Aby mohlo dojít k automatickému přestavení na záložní zdroj B, musí být tento zdroj dostupný a na příslušných řídicích svorkách musí být přítomno odpovídající napětí. Pokud nejsou dostupné zdroje potřebné pro napájení mechanismu, automatické přestavení nemusí být možné.
?? Pozor na podpětí řídicího obvodu
Pro správný chod motorového mechanismu je nutné zajistit vhodné a stabilní ovládací napětí AC 220–230 V. Přepínač vyžaduje stabilní napětí pro spolehlivý chod vnitřního motoru.
Kritický pokles napětí (podpětí): Pokud napětí v síti klesne pod 190 V, hrozí vážné poškození zařízení. Motor přepínače v takovém stavu nemusí mít sílu dokončit přepnutí, zablokuje se a může dojít ke spálení jeho vnitřních součástí.
Technická dokumentace upozorňuje, že příliš nízké napětí řídicího obvodu může způsobit:
nedokončení přestavení mechanismu,
zvýšené zahřívání pohonu,
zablokování mechanismu,
poškození motoru nebo cívky.
Z tohoto důvodu doporučujeme při návrhu systému posoudit použití vhodného hlídacího napěťového relé pro jednofázové obvody, např. ELKO HRN-33. Pokud relé zaznamená nebezpečný pokles napětí pod bezpečnou mez nebo ztrátu "nuly", okamžitě přepínači "odstřihne" řídicí napětí a ten bleskově a bezpečně přepne na záložní zdroj (např. FVE). Zabráníte tak zničení přepínače i vašich spotřebičů.
To je důležité zejména v instalacích, kde se mohou vyskytovat:
podpětí,
přepětí,
přerušení nulového vodiče,
nestabilní zdroj napájení.
Konkrétní typ ochrany a její nastavení musí navrhnout kvalifikovaný elektrikář.
??? Doporučené ochranné prvky
Automatický přepínač je pouze jednou částí elektrické instalace.
Podle konkrétní aplikace může být vhodné systém doplnit například o:
jističe nebo pojistky,
proudové chrániče,
hlídací napěťová relé,
přepěťové ochrany,
ochrany měniče,
další prvky předepsané výrobcem použitých zařízení.
Přesný způsob jištění musí odpovídat průřezu vodičů, charakteru zátěže, typu sítě a parametrům obou zdrojů.
?? Přepínání nulového vodiče
2P provedení přepíná:
L (fázový vodič)
N (nulový vodič)
Ochranný vodič PE se nepřepíná.
Způsob zapojení nulového vodiče musí respektovat konkrétní typ distribuční soustavy, způsob uzemnění, konstrukci měniče a požadavky ochranných prvků.
? FAQ – často kladené otázky
1. K čemu automatický přepínač slouží?
Slouží k automatickému přepínání zátěže mezi dvěma dostupnými zdroji elektrické energie.
Například mezi distribuční sítí a záložním výstupem hybridního měniče nebo mezi distribuční sítí a elektrocentrálou.
